たわみ曲線の式

7

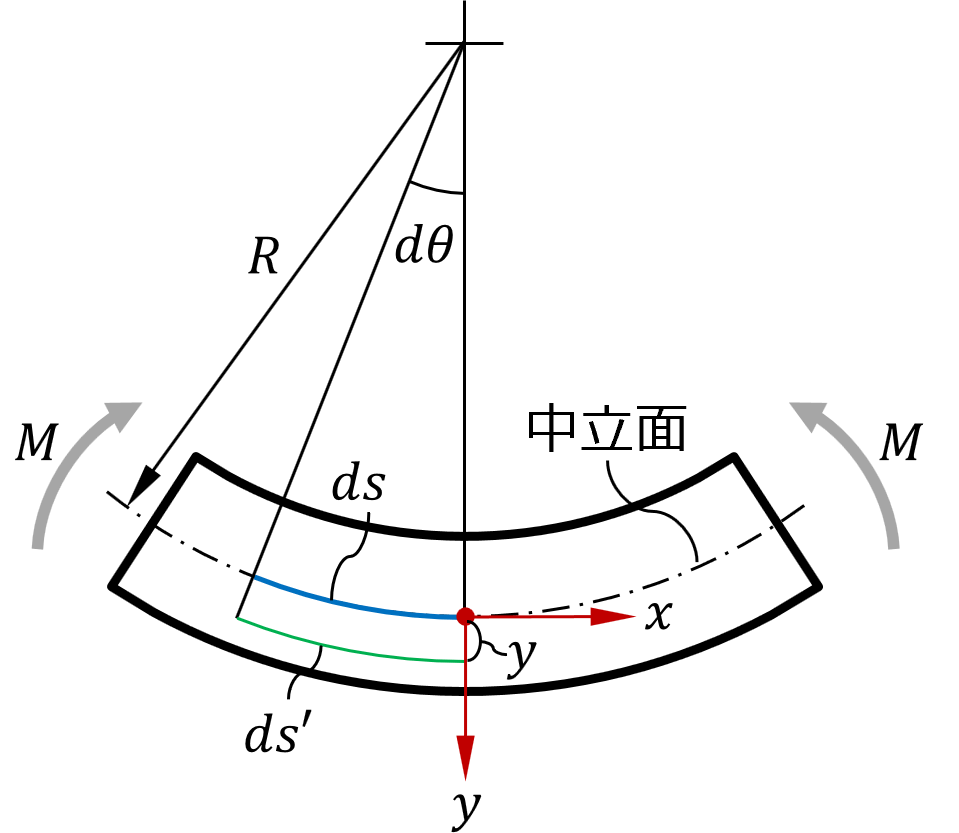

 真直はりのたわみ曲線は、曲げモーメントをM、ヤング率をE、断面2次モーメントをIとして、次の微分方程式で表されます。
   d2y/dx2 = -M/EI

 荷重や曲げモーメントを受けるはりについては、公式がいろいろ公開されていますが、その基本となっているのがこの方程式です。

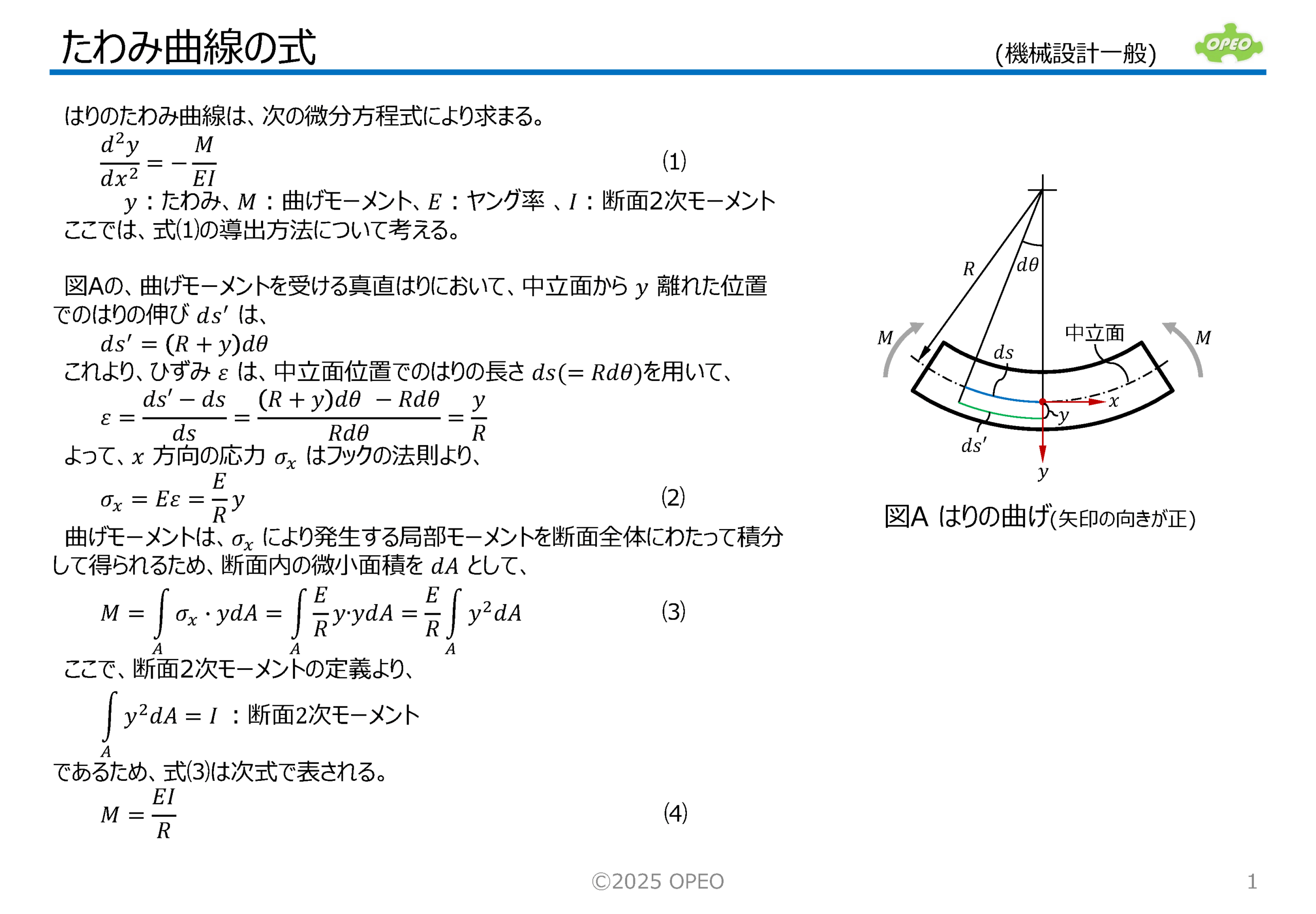

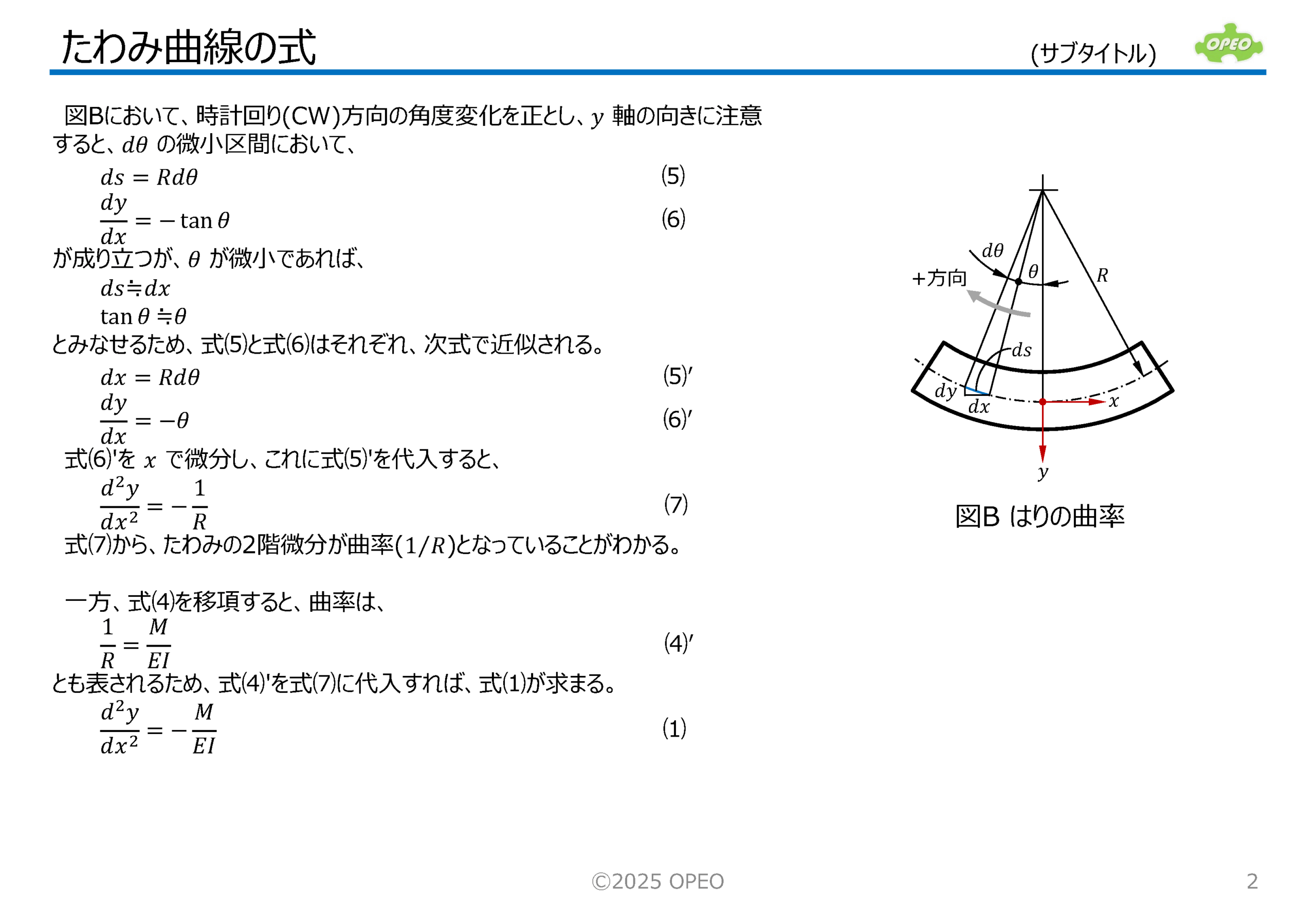

 本記事では、この微分方程式を導出する手順について、簡単に解説しています。



<参考資料>
たわみ曲線の微分方程式(KIT工学ナビゲーション)
