ユニバーサルカム曲線

2021/01/05 - 2025/06/14

ユニバーサルカム曲線

7,688

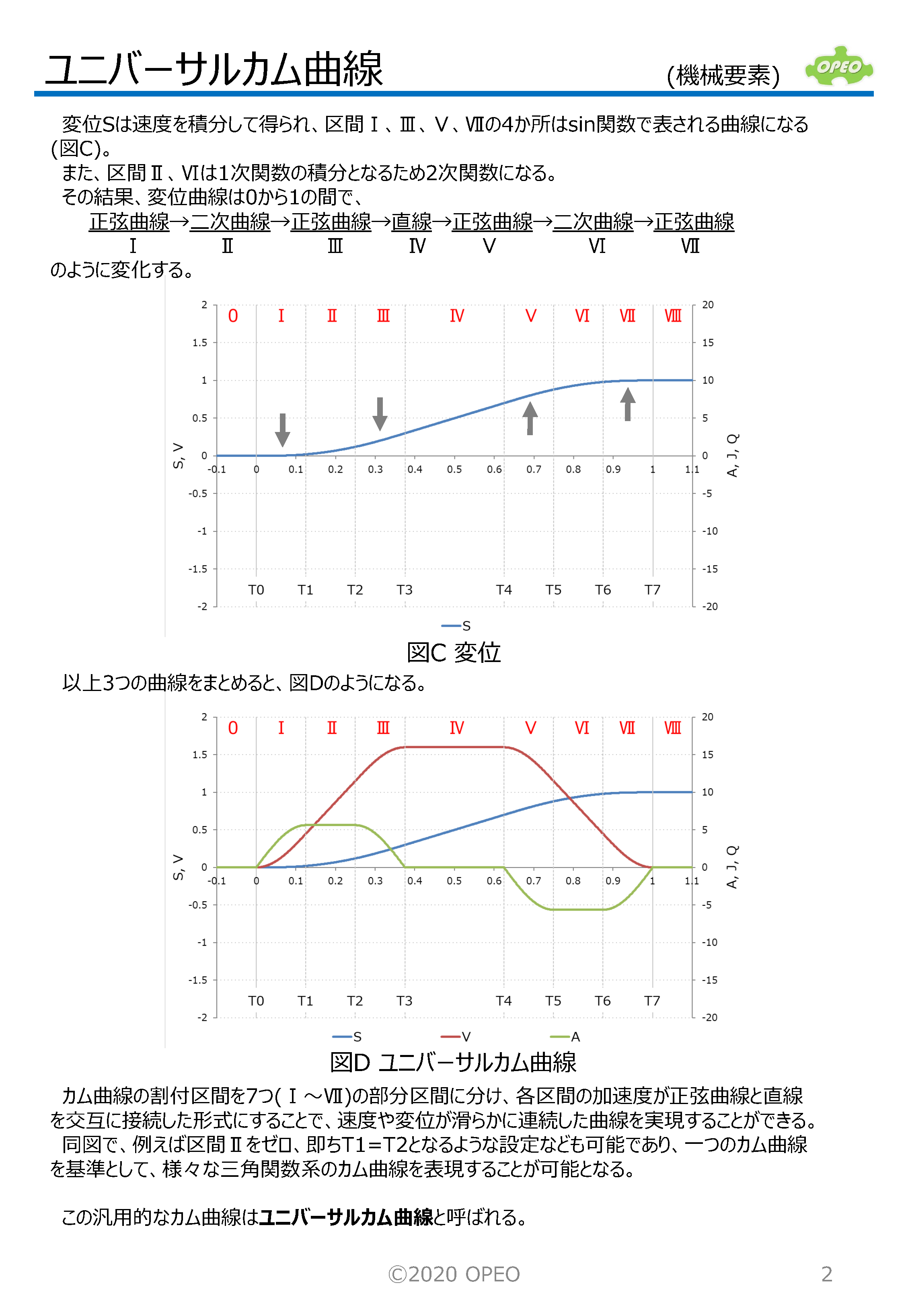

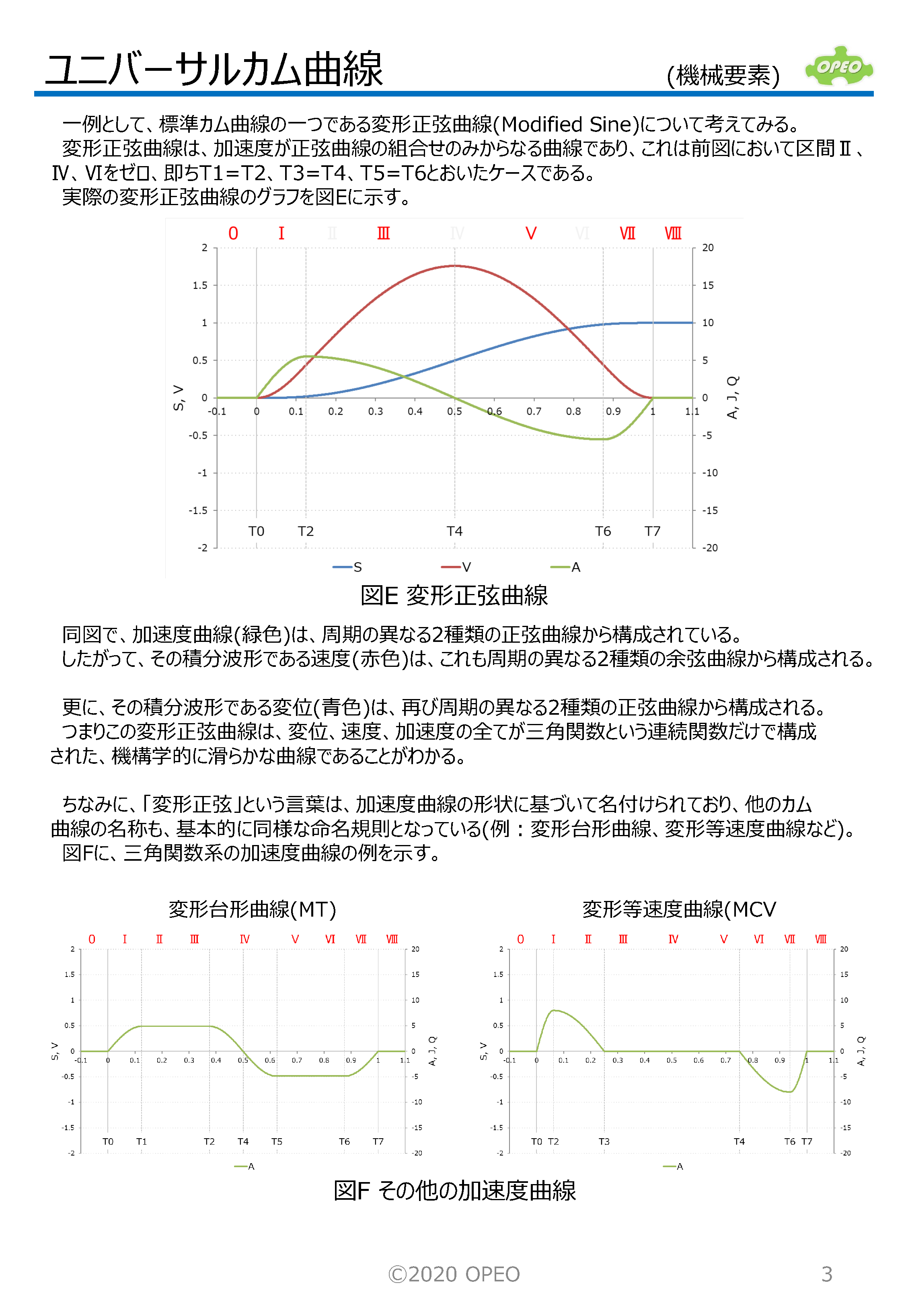

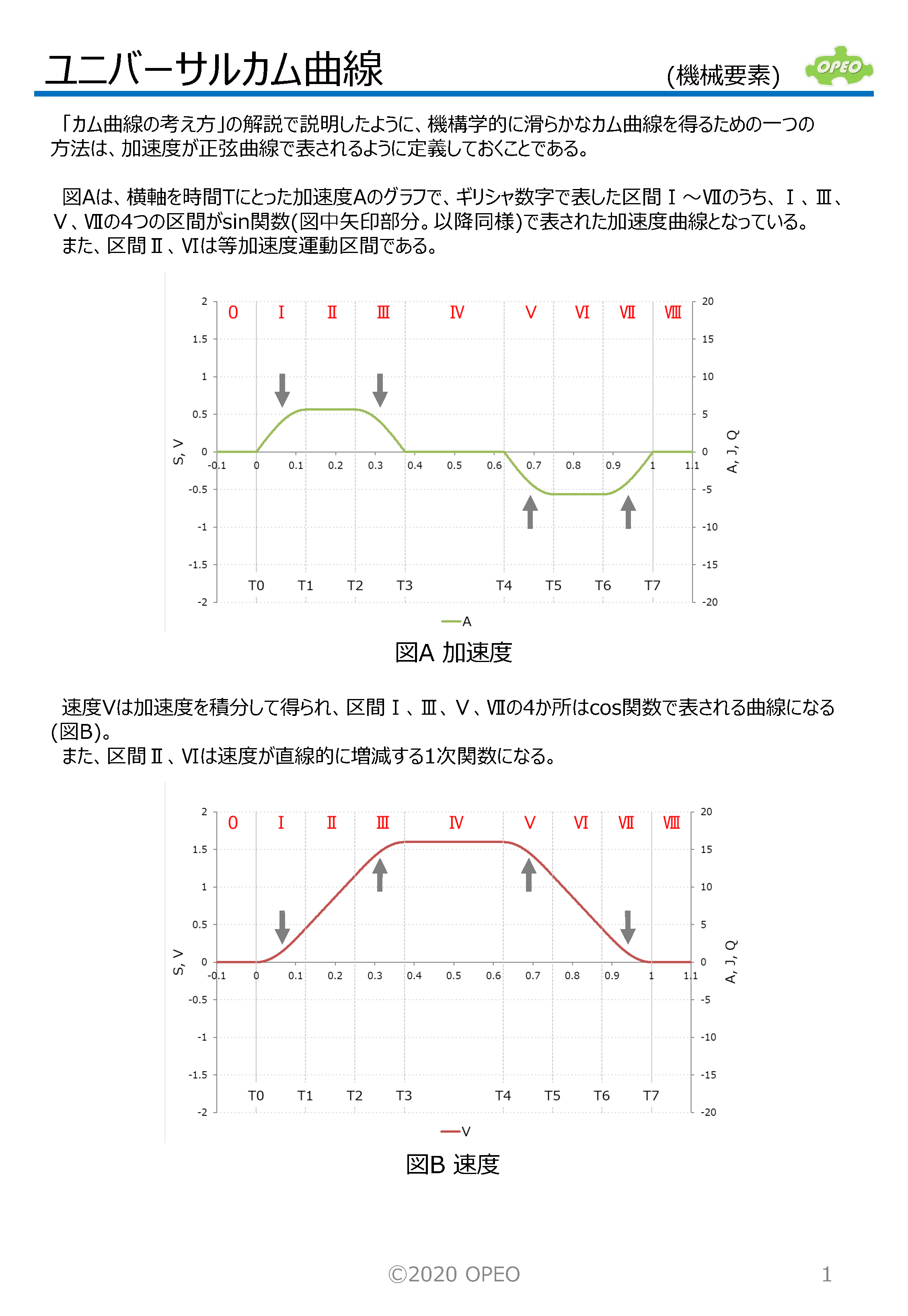

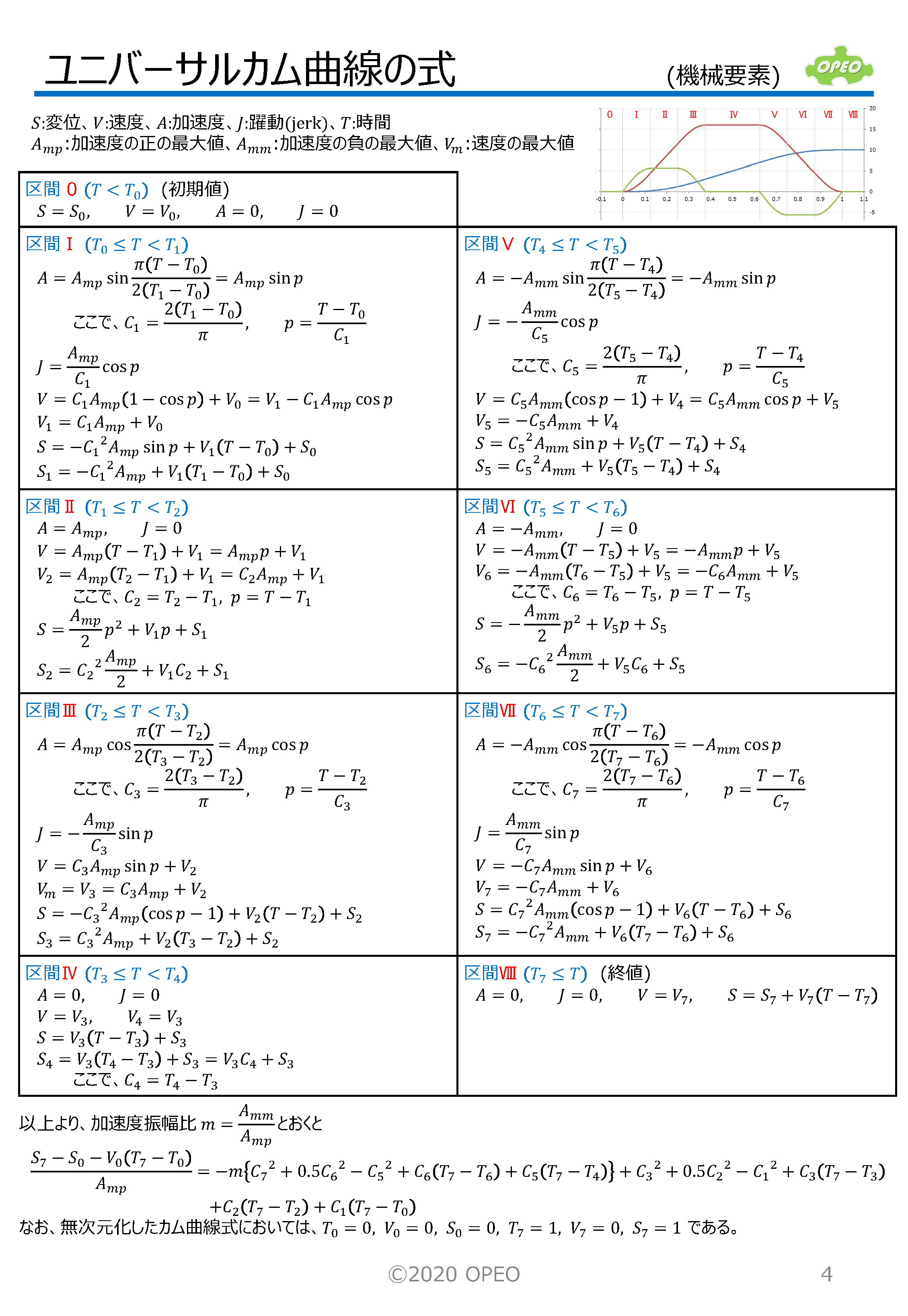

　多くの標準カム曲線が、三角関数系の曲線の組合せで表現できることに着目し、汎用的な計算式を基に、多種多様なカム曲線を作成可能にした、ユニバーサルカム曲線(牧野洋「ユニバーサルカム曲線とその応用」)の基本的な考え方について説明しています。

　記事の最後に、約30種類のカム曲線を作成できるExcelファイルを添付しています。

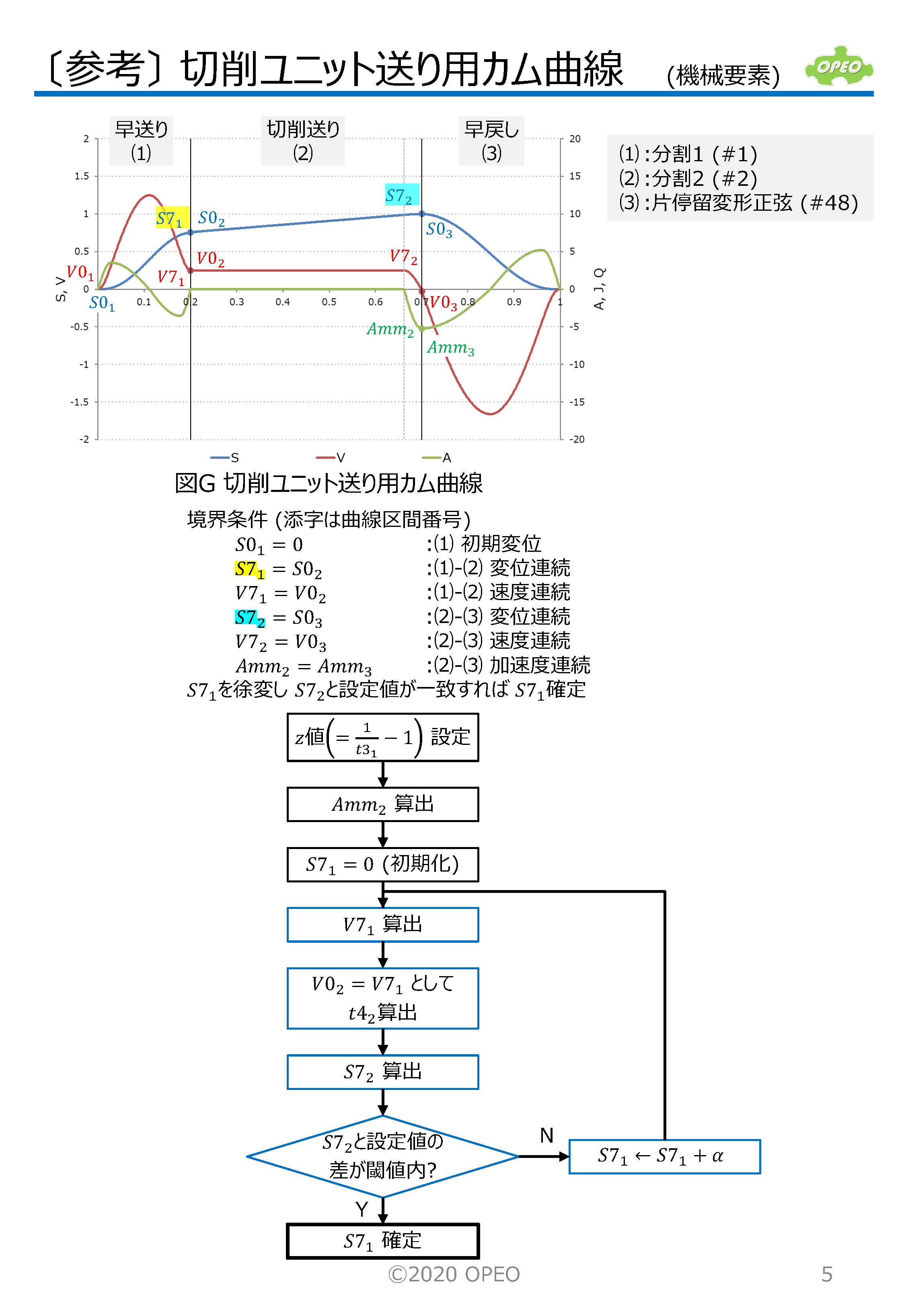

　この計算シートでは、上記論文で触れられている、切削ユニット送り用カム曲線の生成も可能です(本記事の最後のページに、このカム曲線用のパラメータ(T4)を算出するための計算フローチャートを掲載してあります)。

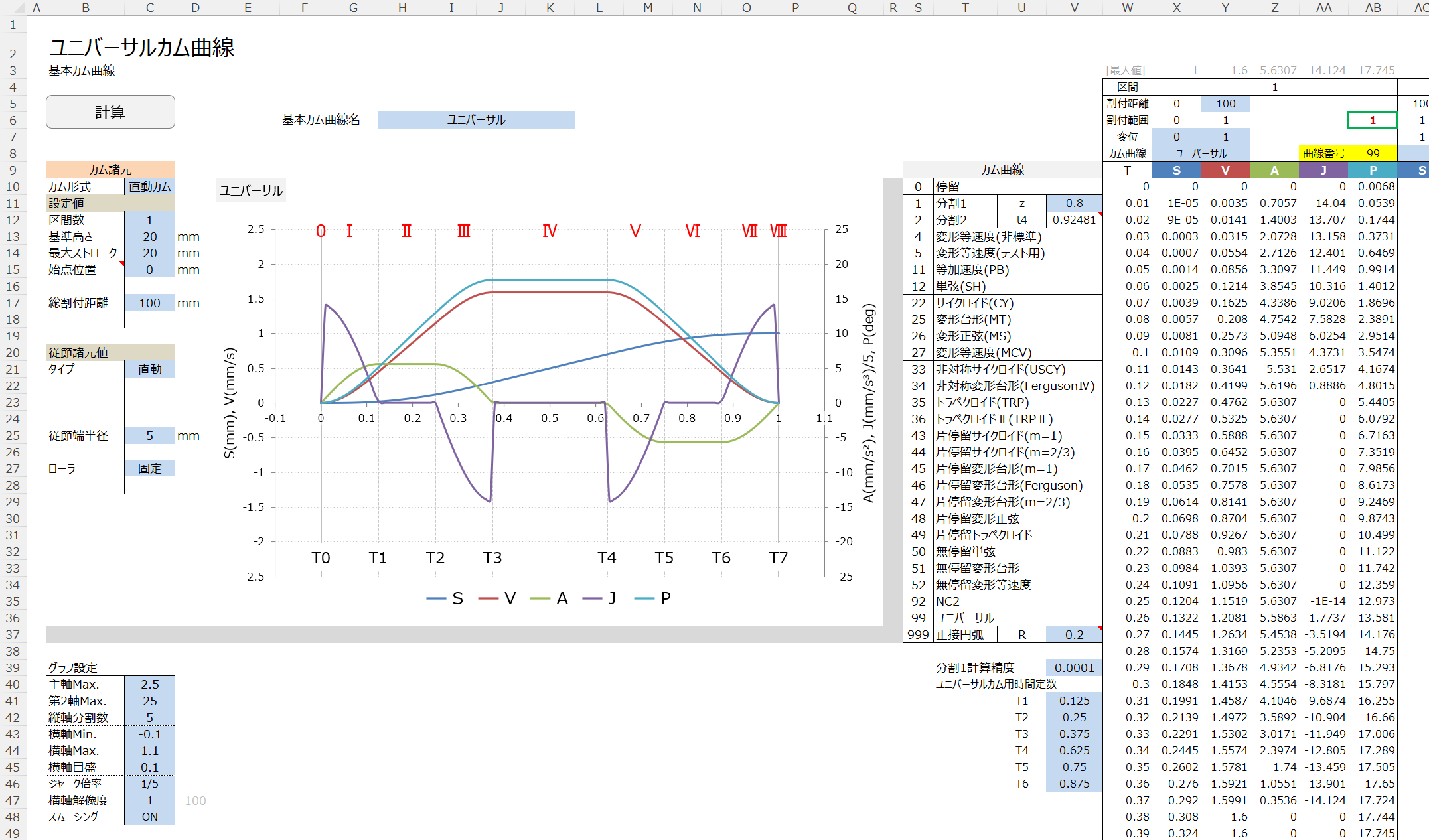

　右図は、9区間の中に切削送りカーブ(分割1+分割2)を含めた、カム曲線のサンプルです。

★この記事に関連した動画をYouTubeで公開しています。
　OPEOミニセミナー　「カム曲線の性質を知ろう」

<参考文献>
・牧野洋 (1977)「ユニバーサルカム曲線とその応用」,山梨大学工学部研究報告28巻P48-58,山梨大学工学部

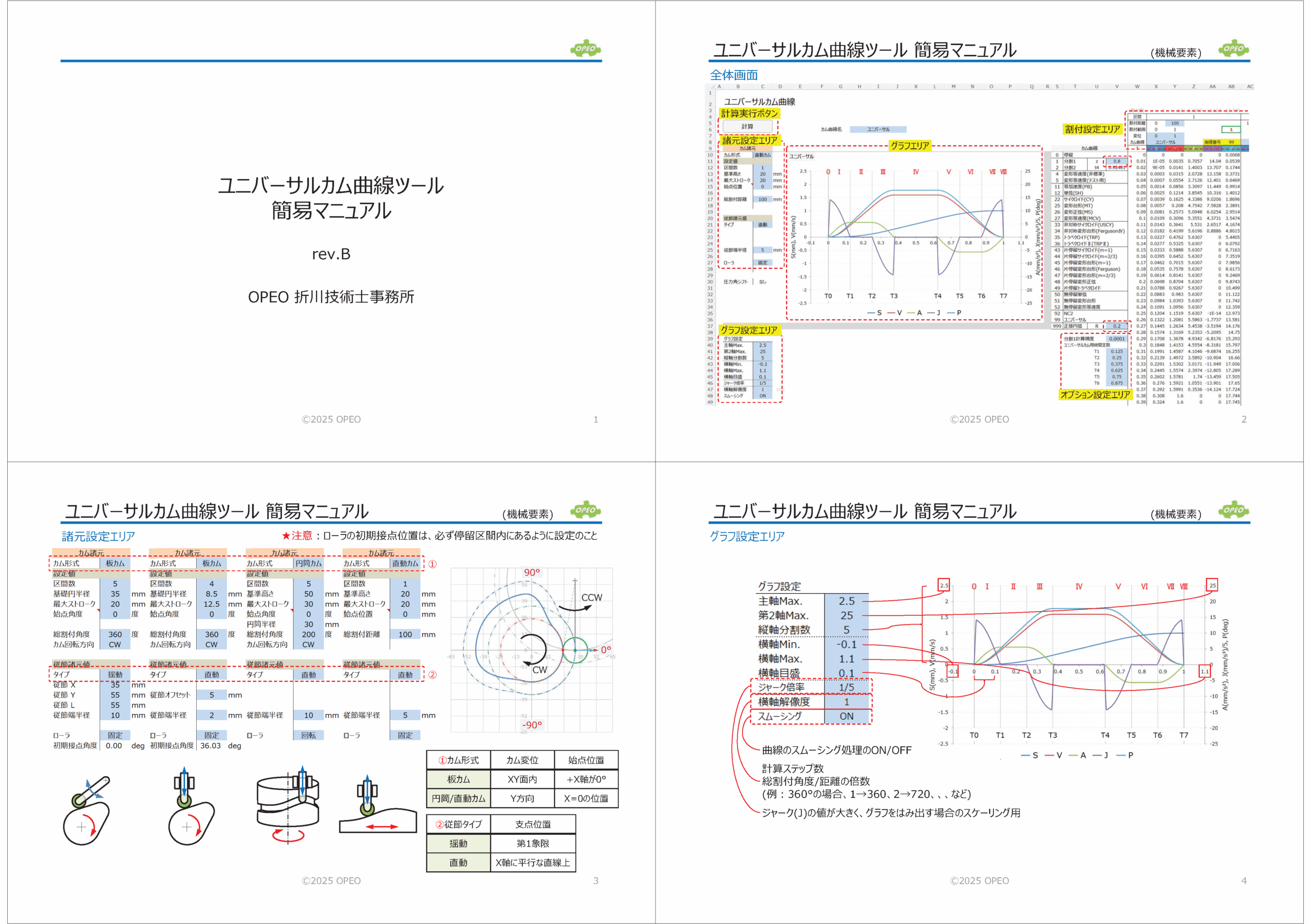

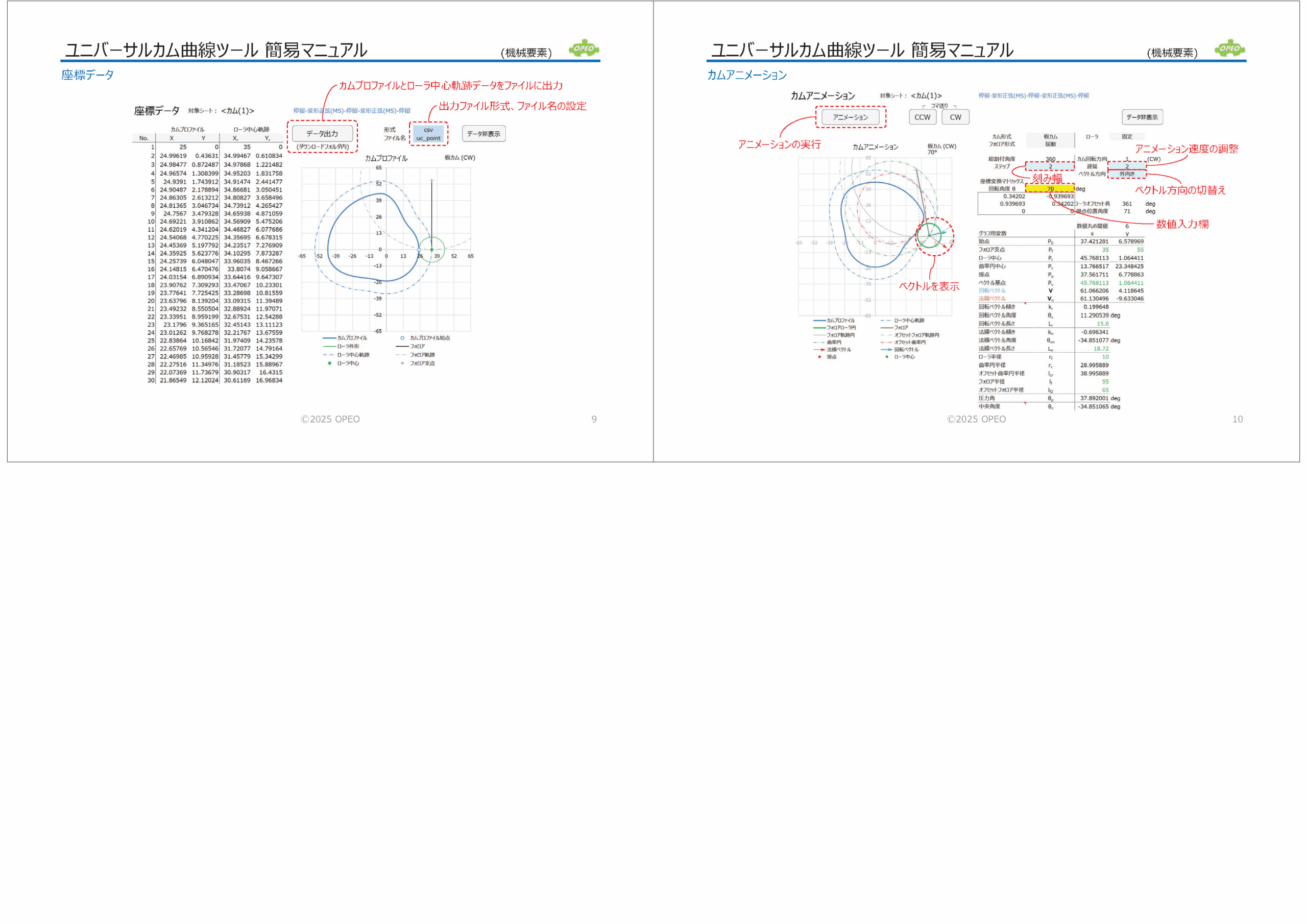

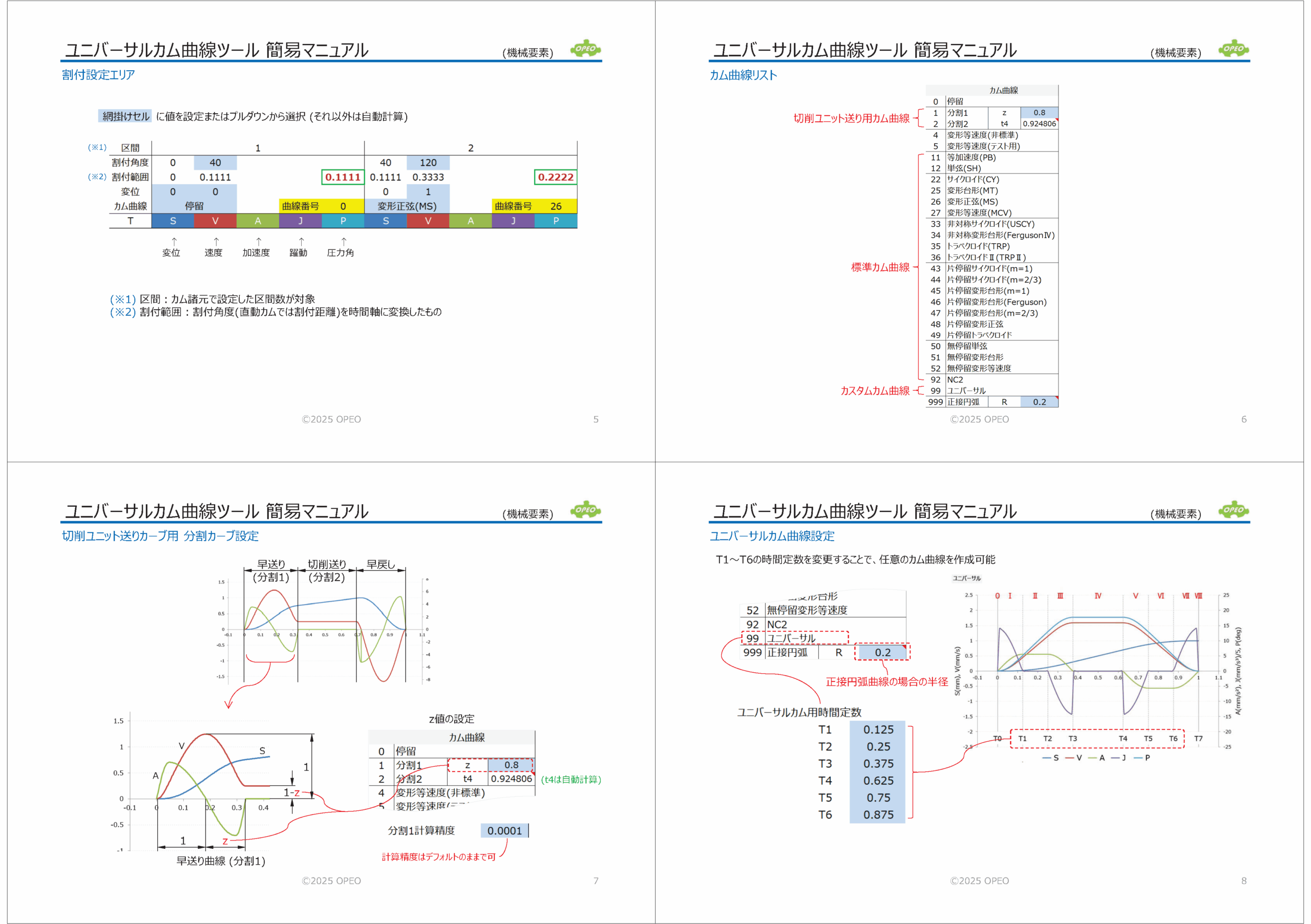

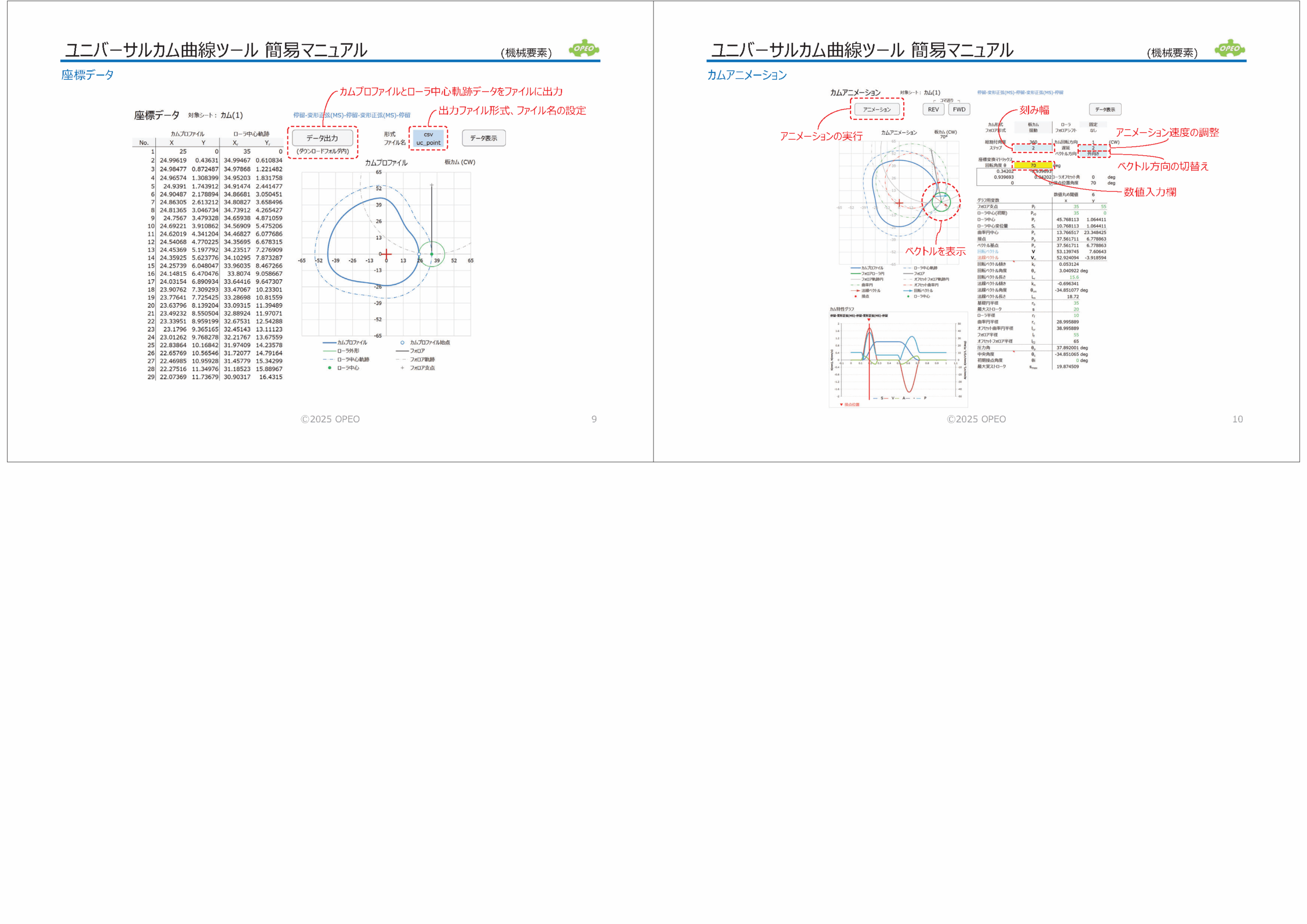

ユニバーサルカム曲線ツール

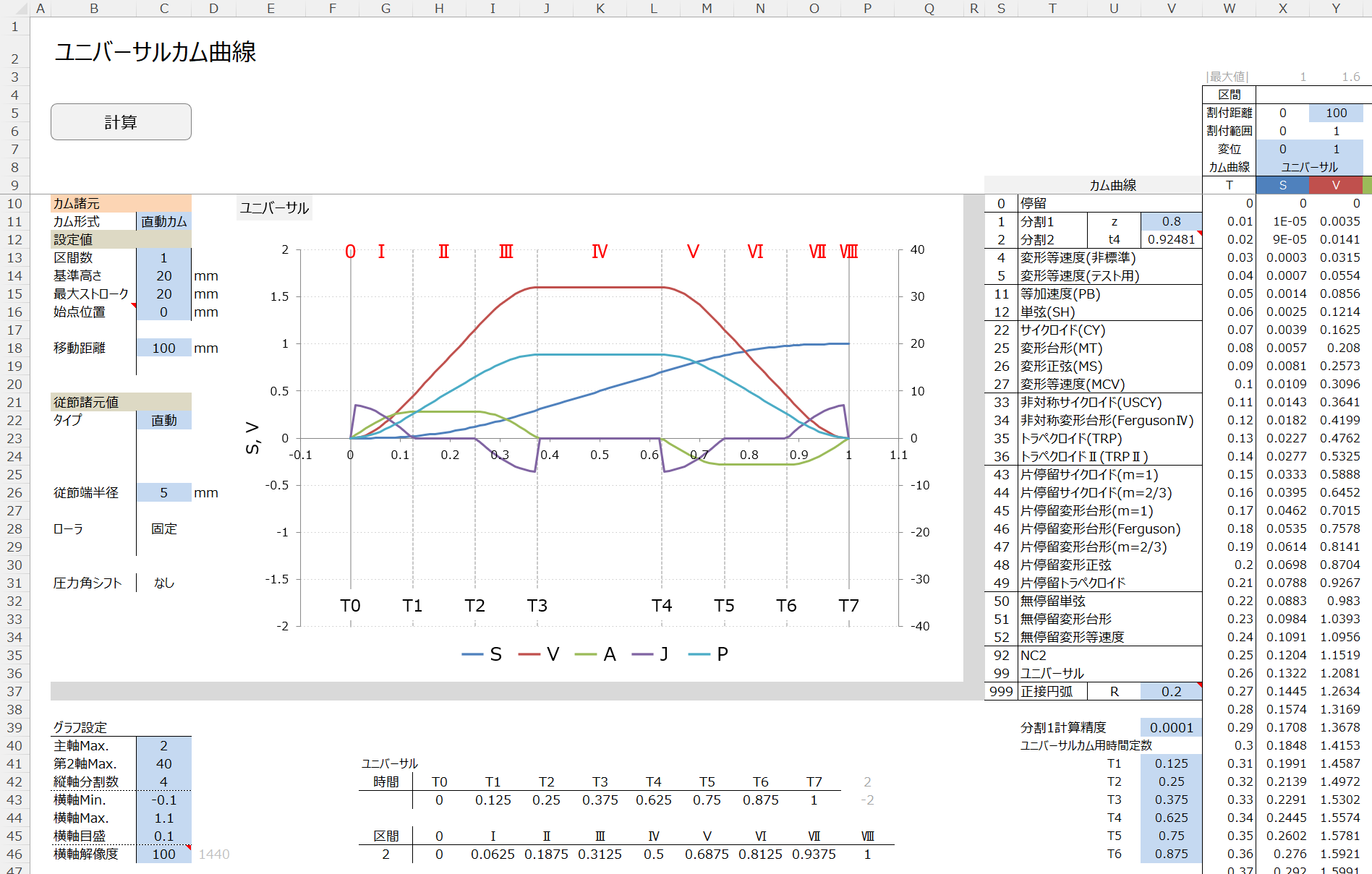

　ユニバーサルカム曲線の式を使って、様々なカム曲線を生成するExcelのツールです。

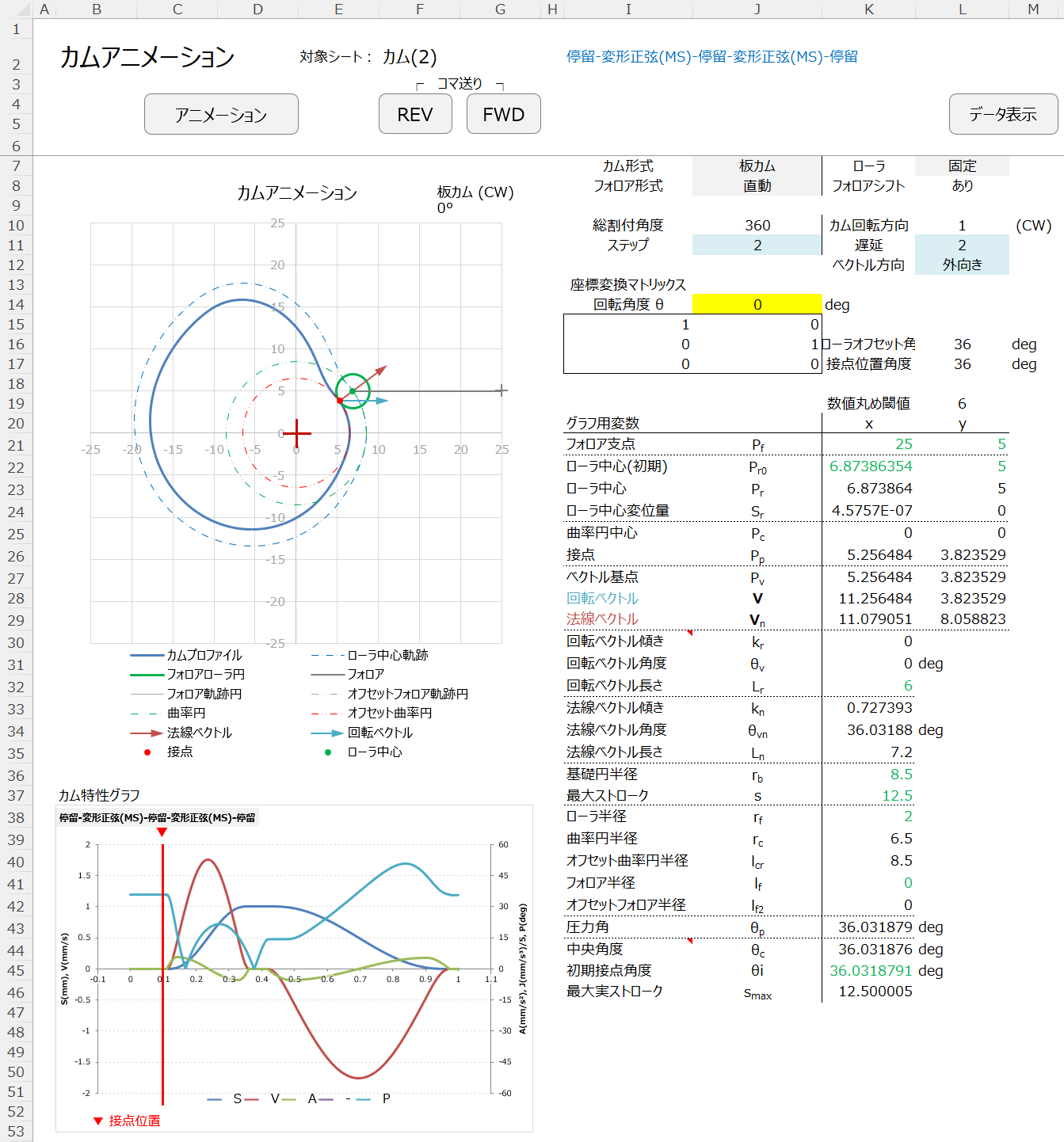

　以下のカム仕様に基づいたカムの特性曲線の描画と、座標データ出力を行います。
　　カム形式：板カム、円筒カム、直動カム
　　従節形式：揺動、直動

　カム特性には、近似計算による圧力角も含まれます(revE以降)。

　ユニバーサルカム曲線(#99)は、時間定数を任意に設定することが可能です(revF以降)。
　なおrevG以降では、カムプロファイルをフォロアローラ半径分だけオフセットした形状で出力するよう、仕様変更しました。
　revG1より、フォロアローラ径をゼロとした場合にも、正しく計算するように改良しました。

　マクロソースにはロックをかけていますが、中身を確認したい方はお問合せ下さい。

　revH以降、ActiveXに関するMicrosoftのポリシー変更に対応するため、マクロ実行ボタンの表示方法を変更しています。
