JIS/ISOとASMEの相違点

　JIS/ISOとASMEでは、形体定義に関する基本的な考え方に違いがあります。
　JIS/ISOは、図面上に特に指示のない限り、形体のサイズと幾何特性は別々に扱われる「独立の原則」が適用されますが、ASMEではそれらは相互に影響し合うという「包絡原理」が適用されます。

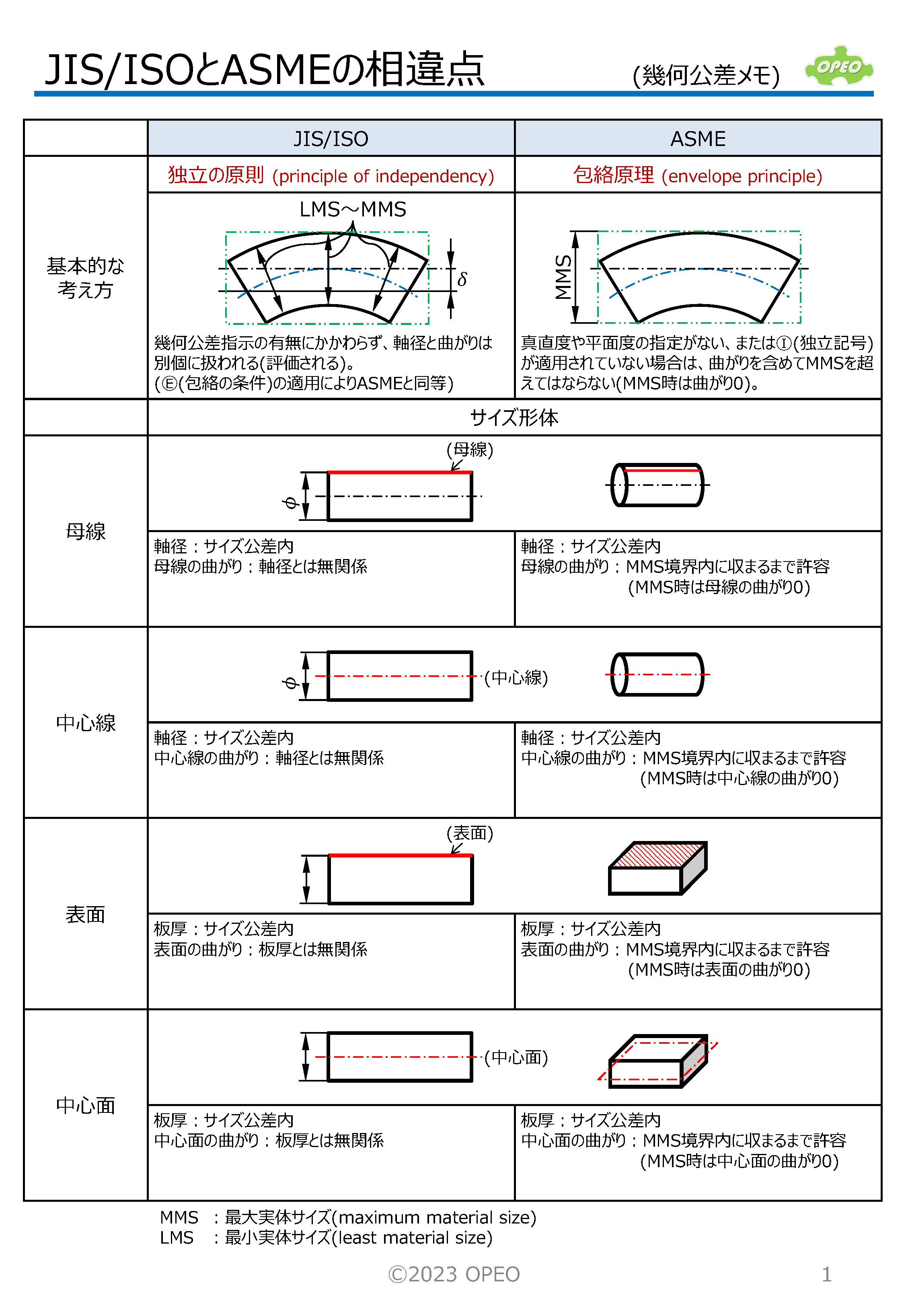

　ポイントとなるのは、最大実体サイズ(MMS)において許容される幾何偏差にありますが、この記事では例を挙げて簡単に解説しています。

　なお図例の中で、平面度を中心面に指示したものがありますが、現行JISでは規定されていません(ASMEにはあります)。
　中心線に対する真直度指示の中心面版の位置付けですが、ASMEの考え方との対比ということで参考にして下さい。
