ワイヤーハーネス可動範囲
1,204

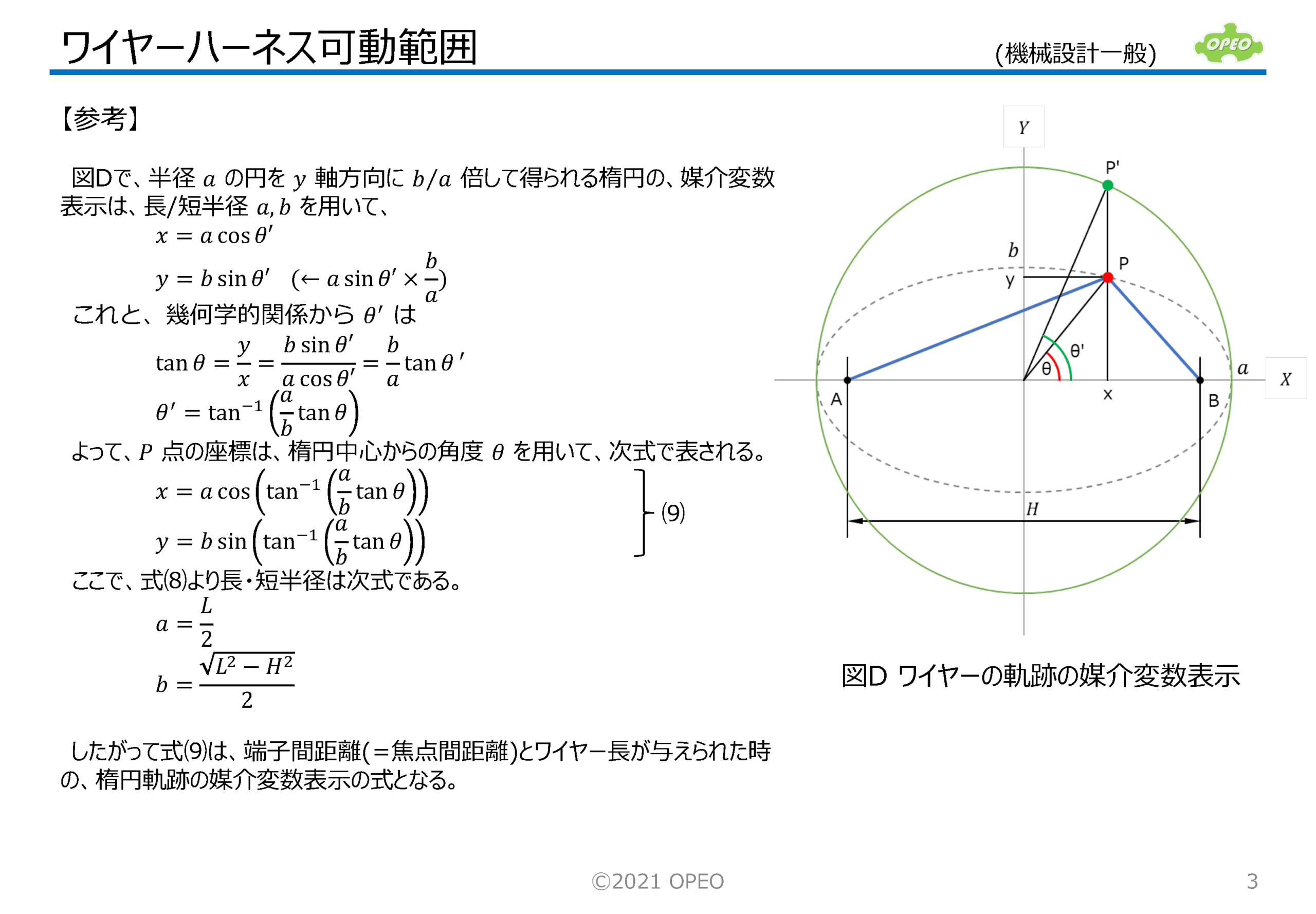

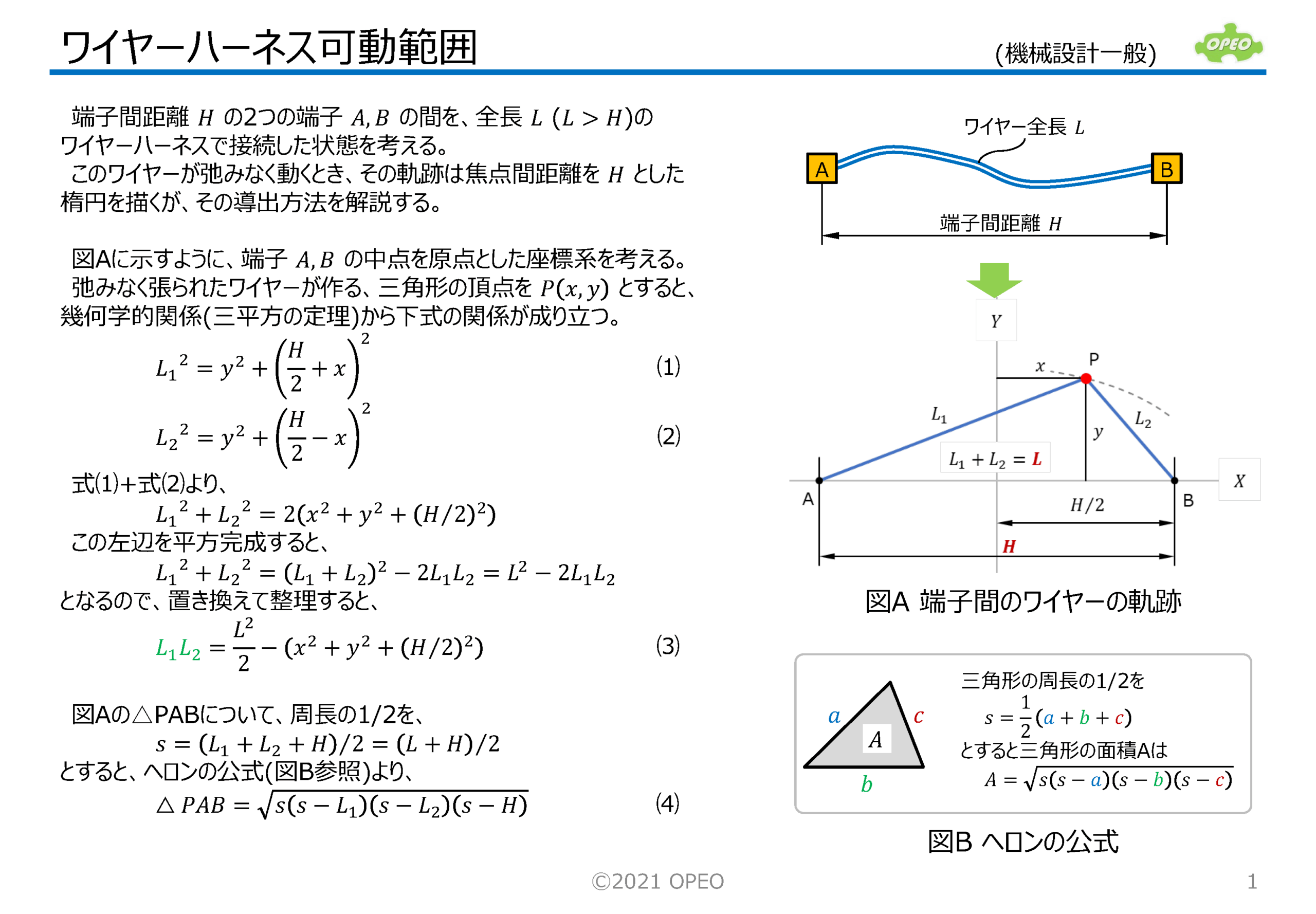

二つの端子間を接続するワイヤーハーネスに弛みがある場合の、可動範囲の式を求めます。 実設計でも、ハーネスの引き回しで意図せぬ箇所で引っ掛かるとか挟み込むといったトラブルがあるので、ハーネス長さを決める際は事前にこのような検討を行って、楕円内に可動部や突起物などがないことを確認することも必要でしょう。 なお、空間で評価する場合は回転楕円体で考えます(3DCAD上で回転楕円体のPartを作って配置検討する、ということはよくやられる手法です)。 |
|
★この記事に関連した動画をYouTubeで公開しています。
OPEOミニセミナー 「たるませたワイヤーの動き」
