断面特性(台形、弓形)
26
|

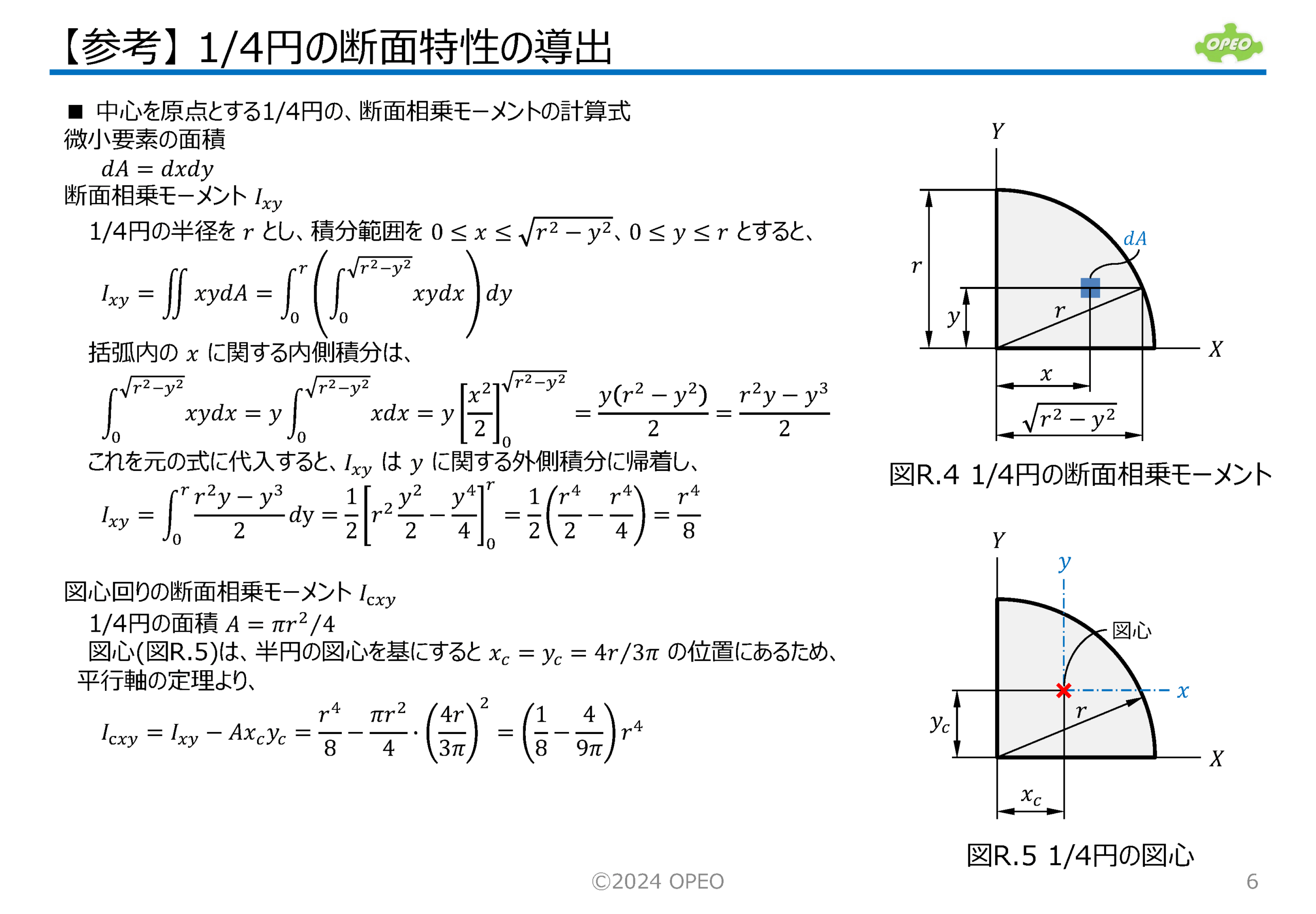

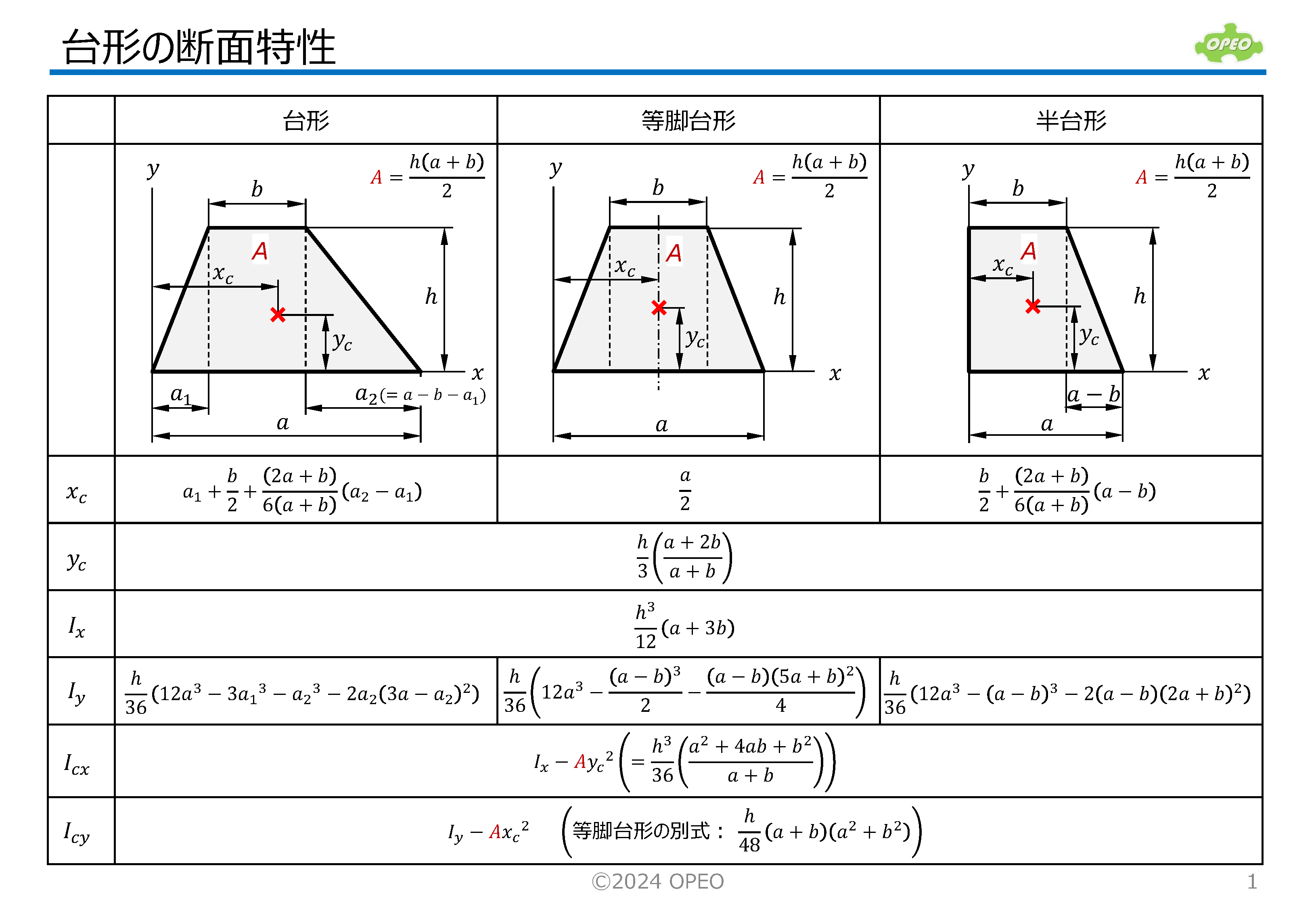

断面特性(Section properties)は、材料力学での重要指標です。 ここでは、台形と弓形の図心と断面2次モーメントの式をまとめています(弓形については、断面特性の計算式の導出手順も、一部紹介しています)。 また、台形・弓形断面の断面特性を計算するExcelシートも添付しています。 |
|
<参考記事>
・断面特性(基本断面)
・断面特性(型鋼)
<参考書籍>
・伊藤勝悦(2014), “やさしく学べる材料力学(第3版)”, 森北出版
<参考URL>
・eFunda – circular segment (弓形の断面特性計算式)
・設計者のための技術計算ツール-製品設計知識 (田口技術士事務所) (検算に使用)
台形と弓形の断面特性計算Excel
本記事内で紹介した計算式に基づいて、台形断面と弓形断面の断面特性を計算するExcelファイルです。
断面上の図心位置がわかるグラフも表示します。
2025/3/7 更新 (revA→revA1)
DL解除コード：a503
