熱カシメ
5,652
|

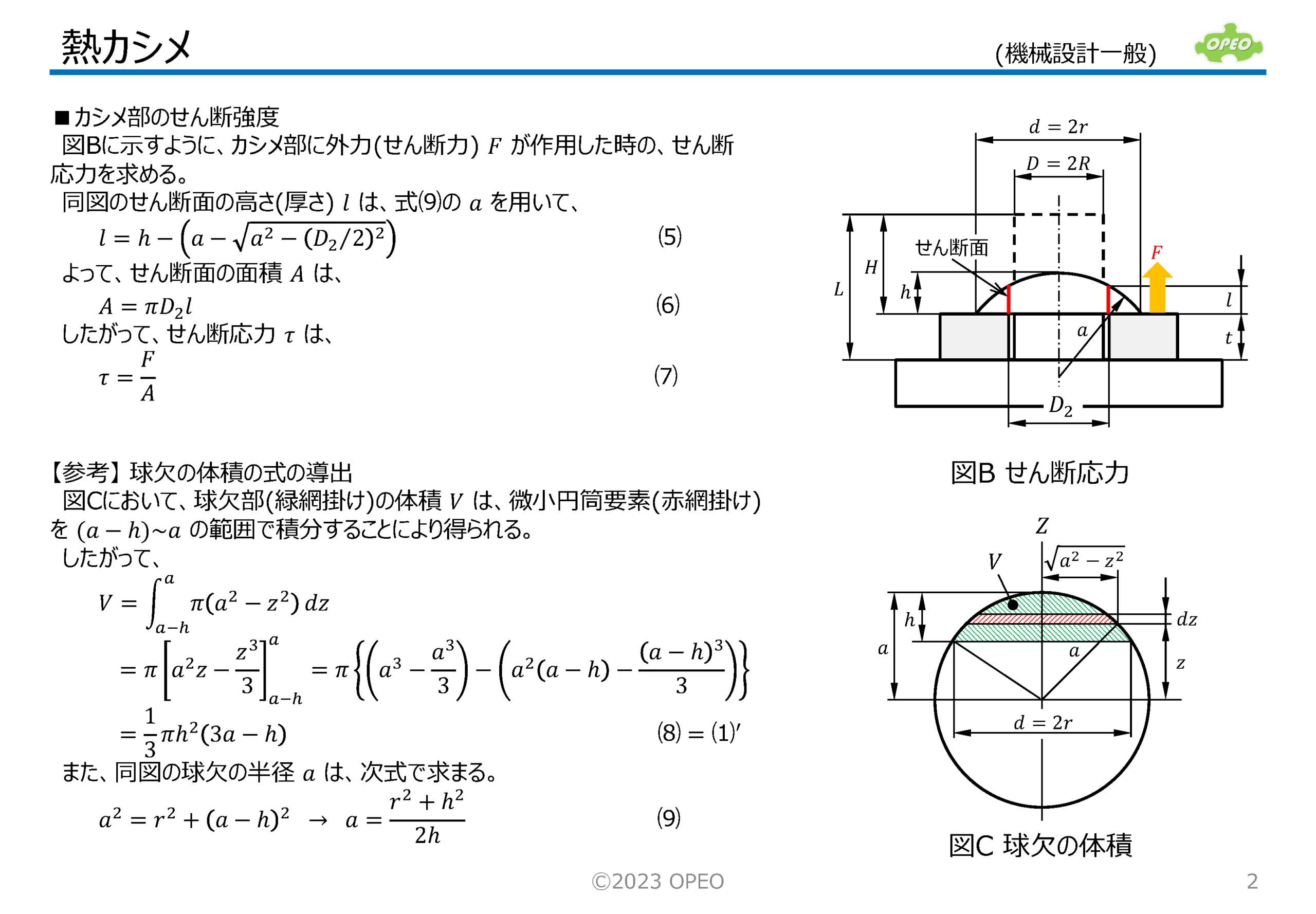

■熱カシメに使われるボスのサイズと、カシメ後の形状サイズとの関係式をまとめたものです。
この計算式に沿ったExcel計算シートも公開します。 |
 |

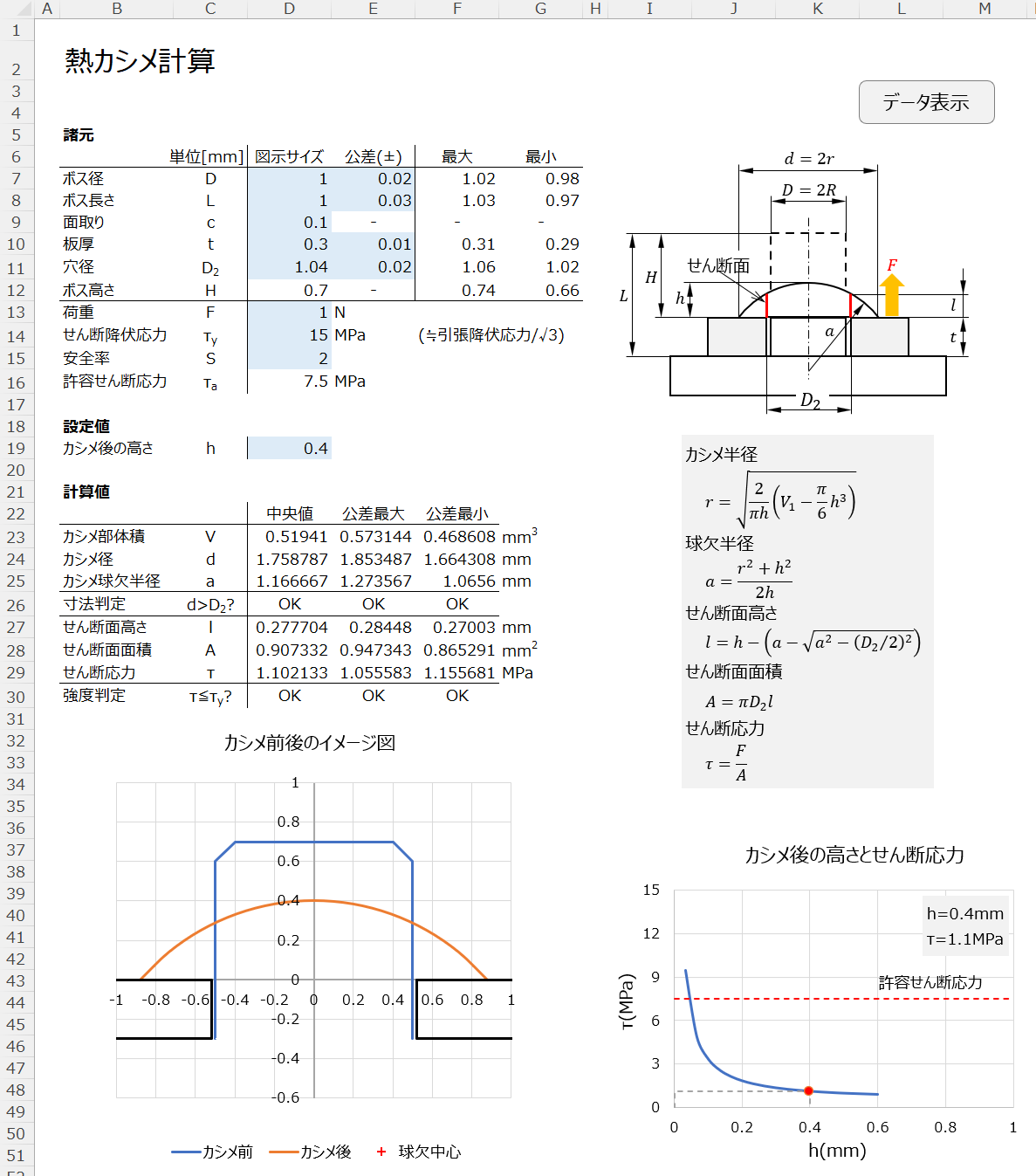

熱カシメ計算Excel
カシメ高さに対応した寸法とせん断応力の妥当性を計算するExcelシートです。
予め設定した公差の上下限での評価も行ないます。
特にプロテクトはかけていませんので、自由にアレンジしてみて下さい。
現バージョンでは、カシメピンが円筒もしくは先端にC面取のある円筒の場合のみに対応していますが、異形のピン(半円、矩形など)の場合は、カシメ部体積のセル内の数式を無視して、前もって計算しておいた体積値を入力して下さい。
なお、カシメ後は頭部形状は球欠であるとし、被カシメ材側のピンの体積変化(カシメ圧縮による径方向の膨張)は無視しています。
<更新履歴>
・revF：せん断応力計算式に不備があり修正しました。
・revG：データ処理方法を変更しました。
これにともない、Excel2021以降またはMicrosoft365の環境が必要となります。
2025.11.23 更新 (revF→revG)
DL解除コード：a510
