歯切工具歯形
1,555
|

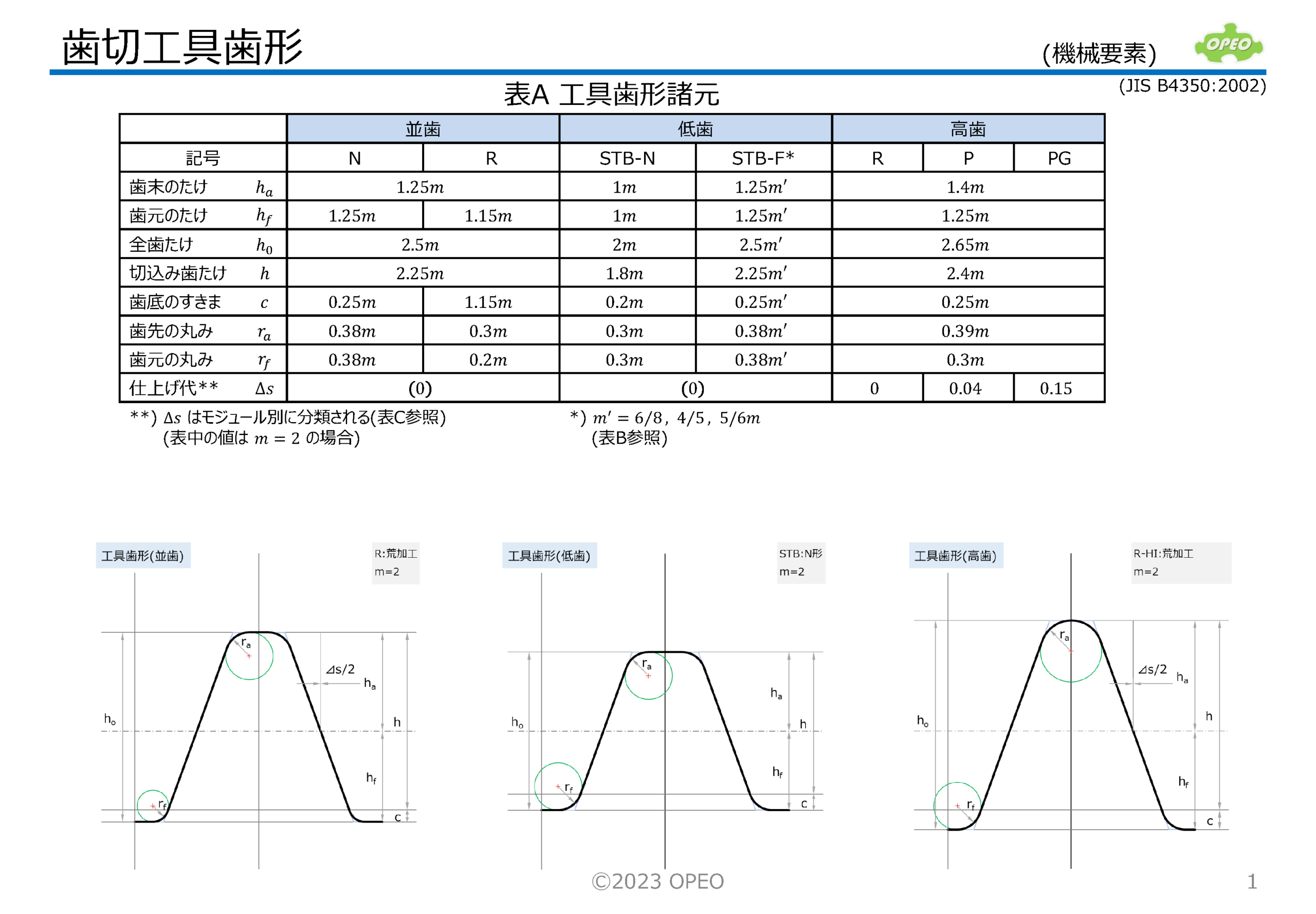

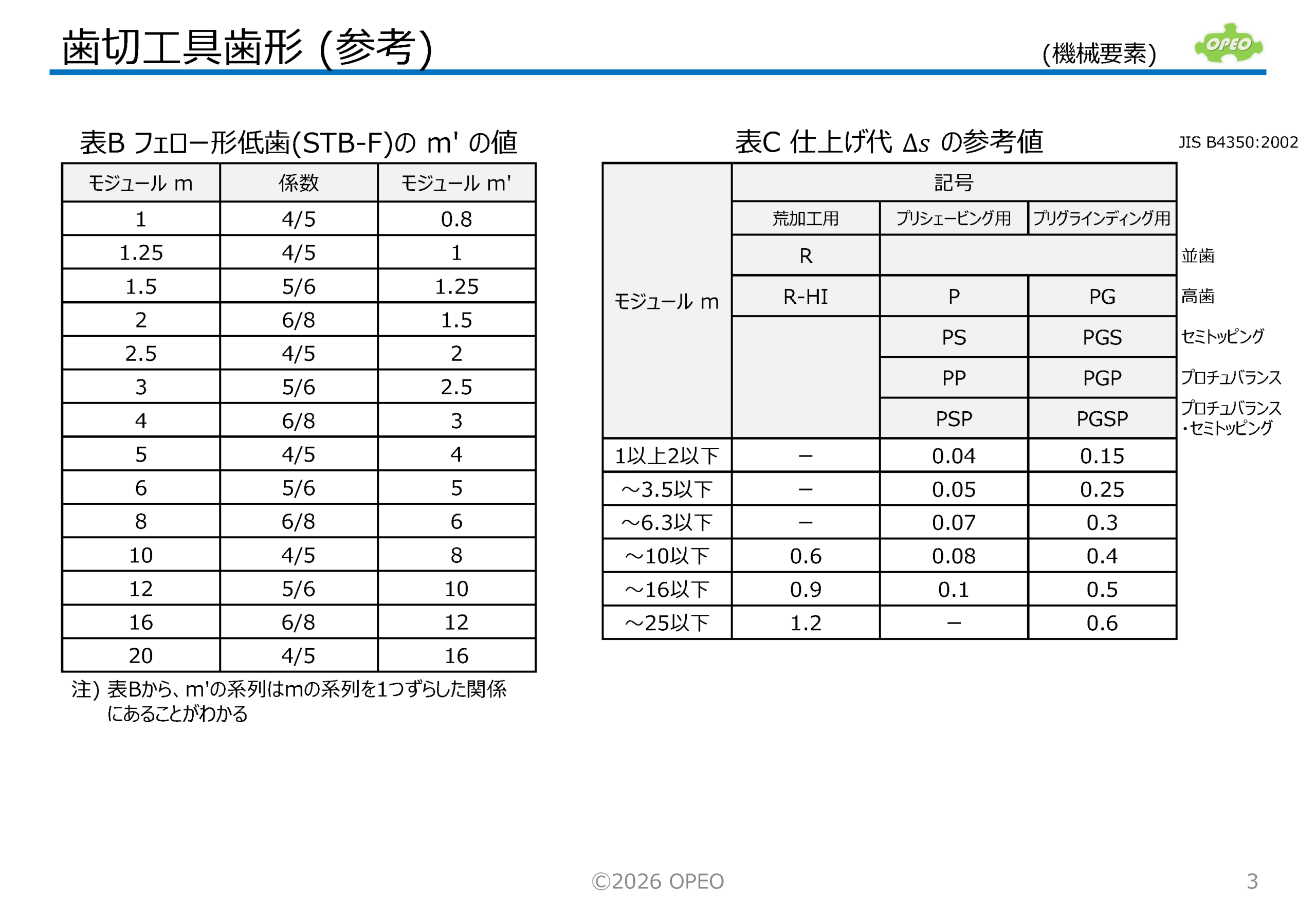

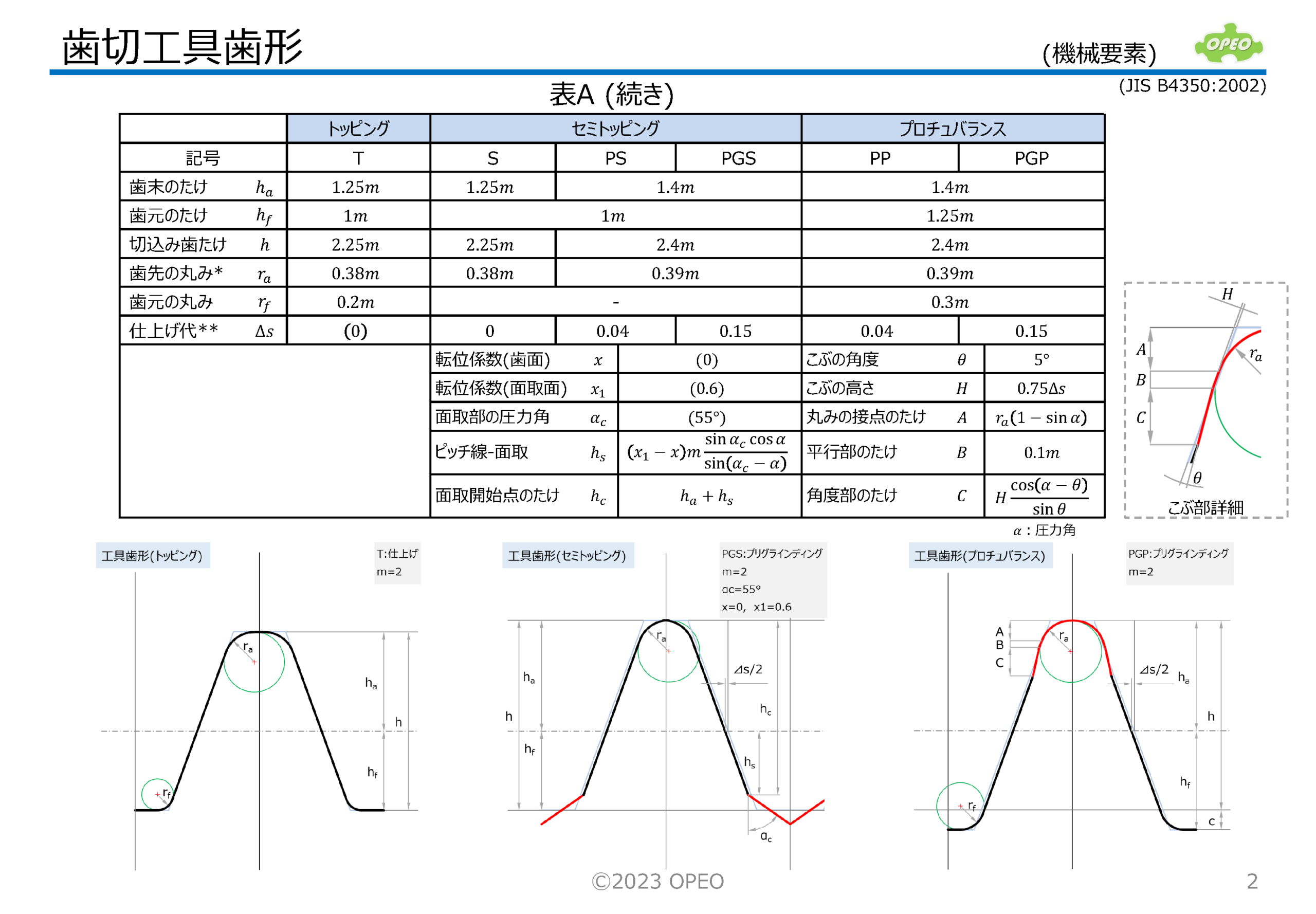

インボリュート歯形を創成する、歯切工具の基準ラック歯形の仕様をまとめた資料です。 工具歯形形状を(Excelなどで)作図する際に必要な、諸元値の代表的なものを、リスト化してあります。 参考のため、工具歯形形状を作図するExcelファイルを添付しています。 ちなみに、右図の歯先部分が膨らんだ形状の歯形を、JISなど国内ではプロチュバランスと呼びますが、これは英語の Protuberance のことで、発音的には、pro・tuber・ance つまり、プロ・チューブランス となるようです。 この工具歯形を規定したJIS(B4350:2002)では、JIS B1603:1995(2023年廃止)やBS436-2:1970(2005年廃止)を引用規格としています。 |
 |
<参考規格>
・JIS B4350:2002 歯切工具-歯形及び寸法
歯切工具歯形Excel

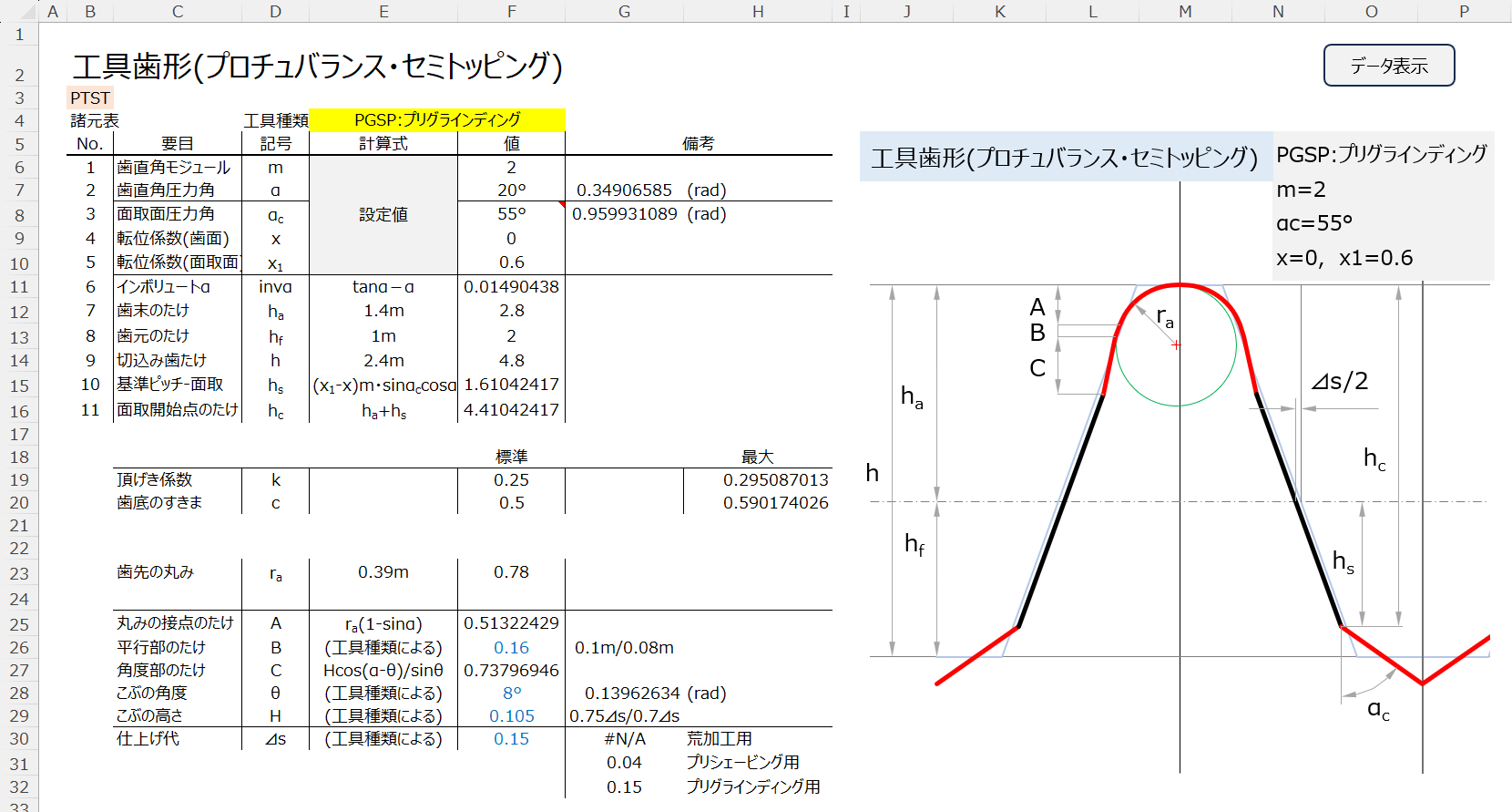

JIS B4350:2002で規定されている歯切工具歯形を生成する、Excelのサンプルファイルです。
並歯/低歯/高歯およびトッピング/セミトッピング/プロチュバランス/プロチュバランス・セミトッピングの歯形別にシートを分けています。
自学用や教育用途にお役立てください。
2026.1.14 更新 (revB→revB1)
DL解除コード：a408
