傾斜度の注意点

■傾斜度を使用する上での留意事項に関する解説です。

　傾斜度は姿勢公差の一つで、姿勢公差のグループの中では唯一(明示的に)TEDを使用します(厳密には、姿勢公差としての輪郭度も、TEDを使用する場合があります)。

　このTEDは角度寸法ですが、公差域は角度ではなく、あくまでも平行2平面の間であることに注意します。
　また、斜面には方向性があるため、その傾斜方向を決めるために、適切なデータム設定が必要となります。

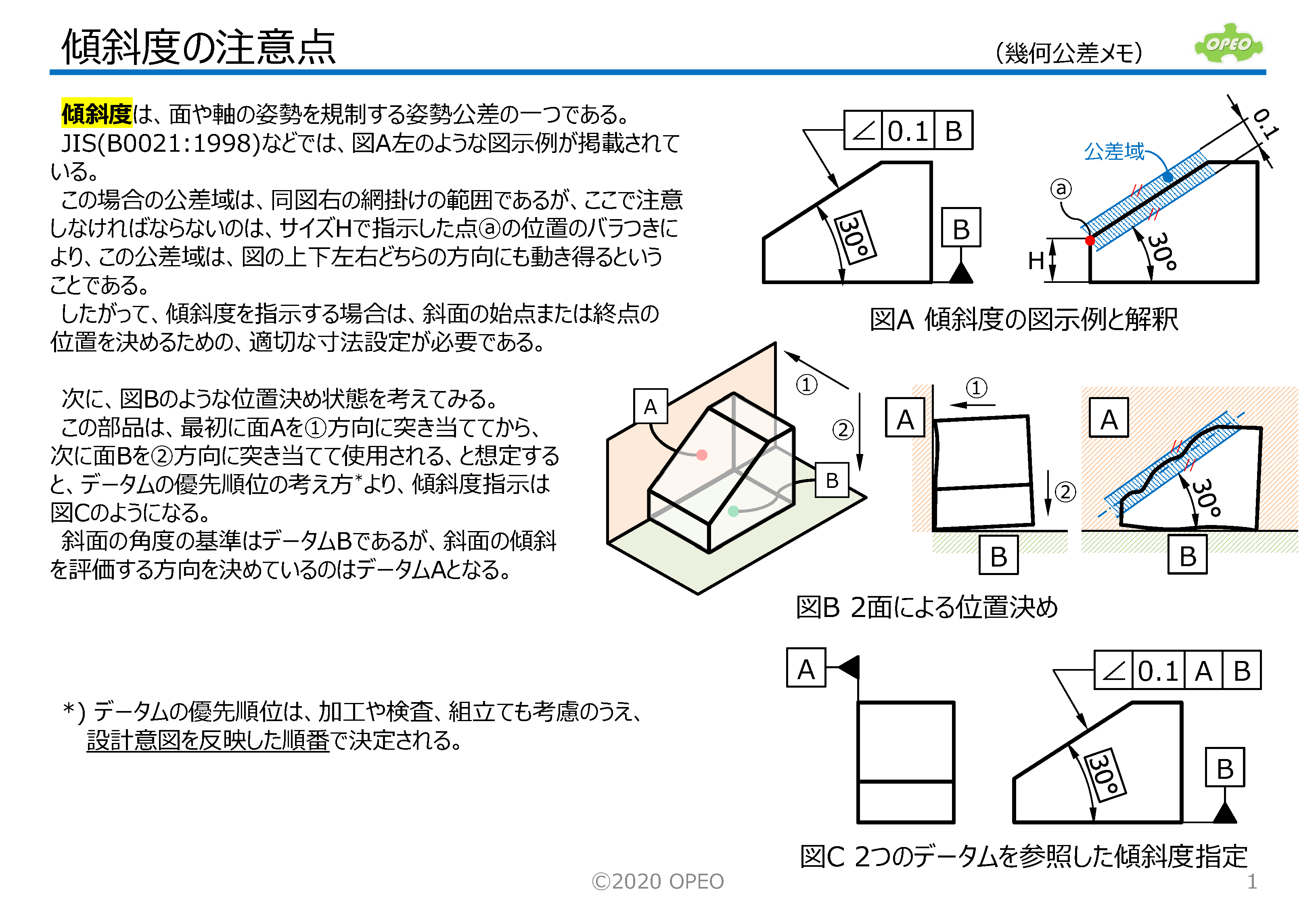

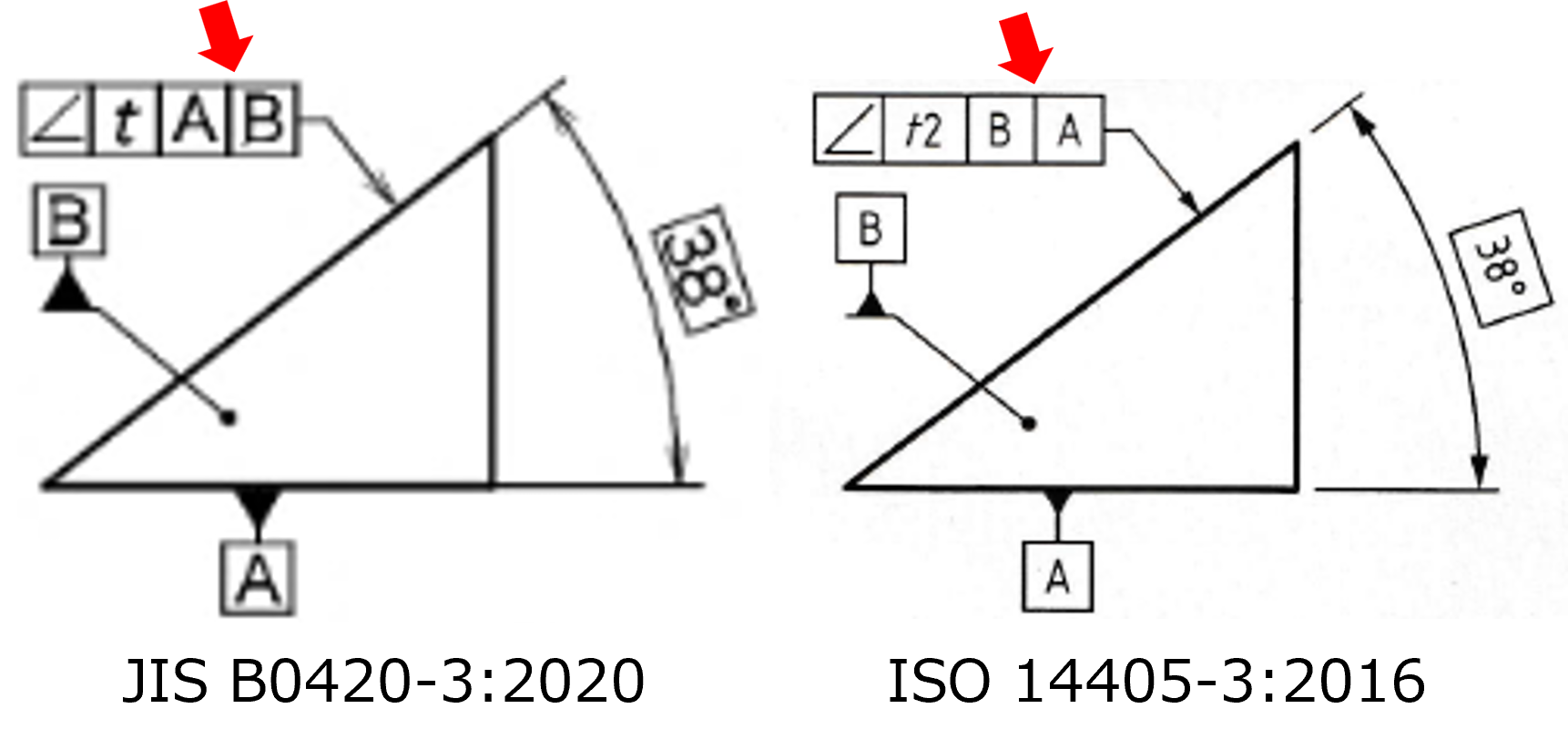

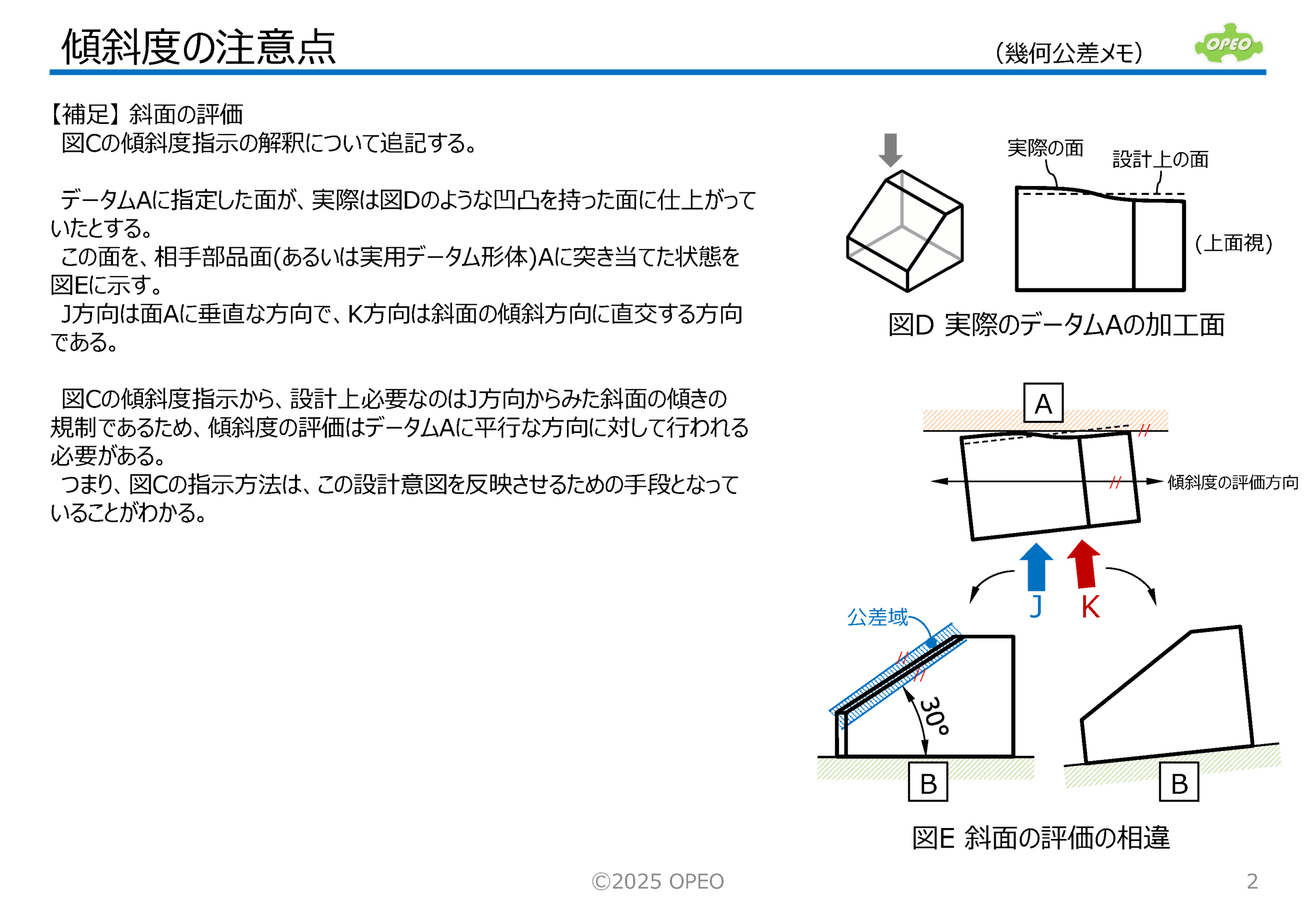

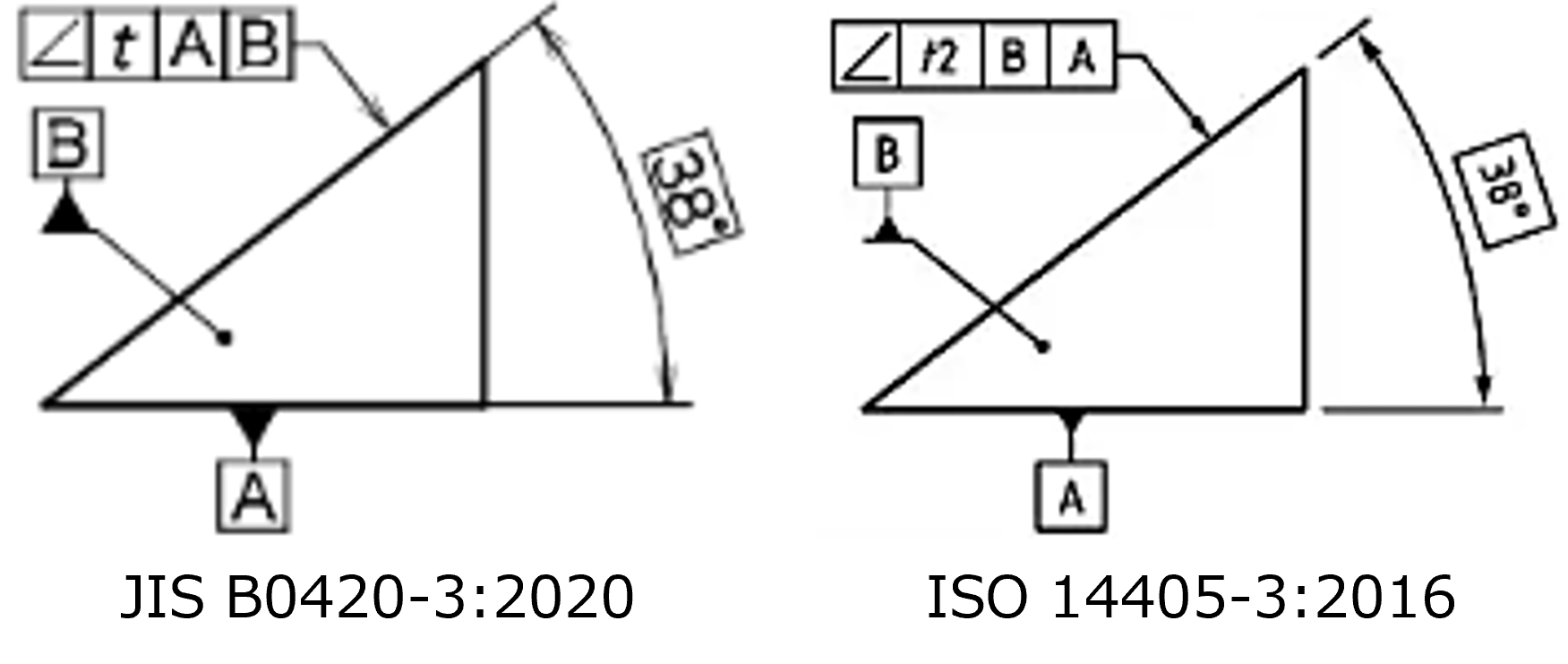

　右図は、データムを2つ参照した傾斜度の図例を、JIS(左)とISO(右)で比較したものです。
　両者はよく似ていますが、傾斜度が参照するデータムの並び順が逆になっています。
　ただし、斜面に対する設計要求により、どちらの指示方法もあり得ます(本記事では、ISOの図例に準じた指示方法での解説をしています)。
