補助形体インジケータ

■補助形体インジケータ(Auxiliary feature indicator)の意味と使い方についての解説です。

　補助形体インジケータ(標示記号)は、形体の幾何公差の評価方向を明示的に示すために、幾何公差記号とともに使用される記号です。
　種類は4種類で、交差平面/姿勢平面/方向形体/収集平面インジケータとなります。

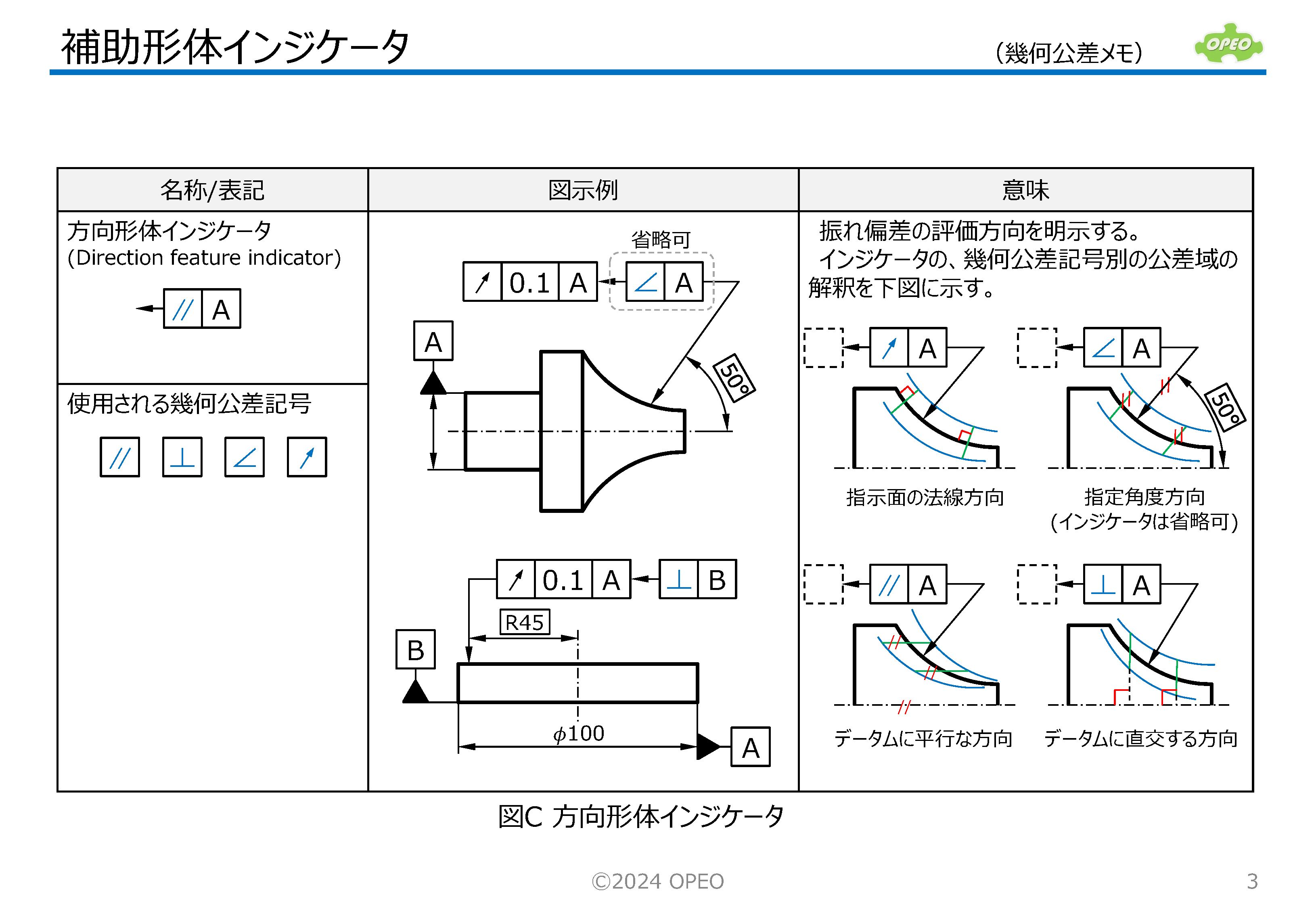

　見た目には、幾何公差値を記入する枠のない公差記入枠(tolerance indicator)に似ており、識別記号｜幾何公差記号｜参照データム文字のセットで構成される記号です(右図)。

　従来は、暗黙的に公差の評価方向が決められていましたが、最近のISO規格では3D図面も視野に入れて、評価方向に関するあいまいさを取り除くように、新しい記号が追加されています。
